《深度学习入门》读书笔记

参考资料：深度学习入门：基于 Python 的理论与实现 (斋藤康毅)

chap4 神经网络的学习

这一章讨论神经网络如何从数据中自动学习参数。在进入损失函数和梯度法之前，先从传统计算机视觉的人工特征提取说起。

想要让计算机识别一类图像，其实就是让其学习这类图像的共有特征。

而在计算机视觉领域，常用的特征量有以下几种：

1. SIFT（scale-invariant feature transform, 尺度不变特征变换）

   invariant adj. 无变化的，不变的 n. 不变式，不变量

   是一种用于图像处理的算法，它通过在多尺度空间中检测极值点来识别稳定的兴趣点，并为每个点计算一个描述局部外观的128维特征向量，此向量对尺度、旋转和光照变化具有不变性，从而使得这些特征点可以在不同的图像条件下被可靠地匹配，广泛应用于物体识别、图像拼接等领域。

2. SURF（speeded up robust features, 加速稳健特征）

   是一种高效的图像特征检测与描述算法，由 Bay 等人在2006年提出。它通过使用积分图像快速计算 Haar 小波响应来简化关键点检测和描述的过程，在保持对尺度、旋转变化的鲁棒性的同时显著提高了 SIFT 算法的速度。SURF 利用确定性的盒状滤波器代替高斯滤波器，并为每个检测到的关键点分配一个64或128维的描述子，该描述子能够捕捉关键点周围区域的梯度信息，适用于快速而准确的图像匹配和物体识别任务。

3. HOG（histogram of oriented gradients, 方向梯度直方图）

   histogram n. 柱状图

   是一种用于描述图像局部形状特征的技术，通过在图像的小区域（细胞单元）内统计梯度的方向分布来捕捉边缘和轮廓信息，进而构成一个稳定的特征描述子，广泛应用于物体检测尤其是行人检测领域。HOG 特征对光照变化和阴影具有较好的鲁棒性，并且由于其简单性和有效性，在计算机视觉任务中占据重要地位。

使用这些特征量将图像数据转换为向量，然后对转换后的向量使用机器学习中的 SVM、KNN 等分类器进行学习。

1. SVM（support vector machine, 支持向量机）

   是一种监督学习算法，旨在找到一个最优超平面以最大化不同类别数据点之间的间隔，从而实现分类；对于非线性数据，SVM 通过核函数将数据映射到高维空间来寻找线性分隔，其核心在于利用支持向量（即离决策边界最近的数据点）构建模型，具有良好的泛化能力，适用于高维空间和较小样本集的分类与回归任务。

2. KNN（K-nearest neighbors, K-近邻算法）

   是一种简单直观的监督学习算法，它通过计算新样本与训练集中所有样本的距离，找出最接近的新样本的 K 个邻居，并依据这些邻居的多数类别来预测新样本的类别；其优点在于实现简单且无需显式训练过程，但对大规模数据集和高维数据效率较低，并且对 K 值的选择及数据尺度敏感。

深度学习有时也叫端到端学习（end-to-end machine learning）。

神经网络的优点是对所有的问题都可以用同样的流程来解决。比如，不管要求解的问题是识别数字5，还是识别狗，抑或是识别人脸，神经网络都是通过不断地学习所提供的数据，尝试发现待求解的问题的模式。也就是说，与待处理的问题无关，神经网络可以将数据直接作为原始数据，进行“端对端”的学习。

损失函数

书中介绍的常用损失函数如下：

1. 均方误差

$E = \frac{1}{2} \sum_k (y_k - t_k)^2$

2. 交叉熵误差

$E = - \sum_k t_k \ln y_k$

yk 是神经网络的输出，tk 是正确解标签。并且，tk 中只有正确解标签的索引为1，其他均为0（one-hot 表示）。因此，实际上只计算对应正确解标签的输出的自然对数。比如，假设正确解标签的索引是“2”，与之对应的神经网络的输出是0.6，则交叉熵误差是−log0.6 =0.51；若“2”对应的输出是0.1，则交叉熵误差为−log0.1=2.30。也就是说，交叉熵误差的值是由正确解标签所对应的输出结果决定的。

上面计算的是单个数据的损失（例如手写数字识别，每一张图片输出的都是一个10维的向量，上式是把每个向量的元素相乘再相加），要求计算所有数据的损失之和，则损失函数变为下式。除以 N 可以得到单个数据的平均损失函数。

$E = - \frac{1}{N} \sum_n \sum_k t_{nk} \log y_{nk}$

Mini-batch 学习

如果遇到大数据，数据量会有几百万、几千万之多，这种情况下以全部数据为对象计算损失函数是不现实的。因此，我们从全部数据中选出一部分，作为全部数据的“近似”。神经网络的学习也是从训练数据中选出一批数据（称为 mini-batch, 小批量），然后对每个 mini-batch 进行学习。比如，从60000个训练数据中随机选择100笔，再用这100笔数据进行学习。这种学习方式称为 mini-batch 学习。

计算电视收视率时，并不会统计所有家庭的电视机，而是仅以那些被选中的家庭为统计对象。比如，通过从关东地区随机选择1000个家庭计算收视率，可以近似地求得关东地区整体的收视率。这1000个家庭的收视率，虽然严格上不等于整体的收视率，但可以作为整体的一个近似值。

和收视率一样，mini-batch 的损失函数也是利用一部分样本数据来近似地计算整体。也就是说，用随机选择的小批量数据（mini-batch）作为全体训练数据的近似值。

梯度法

根据目的是寻找最小值还是最大值，梯度法的叫法有所不同。严格地讲，寻找最小值的梯度法称为梯度下降法（gradient descent method），寻找最大值的梯度法称为梯度上升法（gradient ascent method）。

$x_0 = x_0 - \eta \frac{\partial f}{\partial x_0}$

$x_1 = x_1 - \eta \frac{\partial f}{\partial x_1}$

η 表示更新量，在神经网络的学习中，称为学习率（learning rate）。学习率决定在一次学习中，应该学习多少，以及在多大程度上更新参数。

超参数的概念

像学习率这样的参数称为超参数。这是一种和神经网络的参数（权重和偏置）性质不同的参数。相对于神经网络的权重参数是通过训练数据和学习算法自动获得的，学习率这样的超参数则是人工设定的。一般来说，超参数需要尝试多个值，以便找到一种可以使学习顺利进行的设定。

神经网络的学习步骤

前提：神经网络存在合适的权重和偏置，调整权重和偏置以便拟合训练数据的过程称为“学习”。神经网络的学习分成下面4个步骤。

1. 步骤1（mini-batch）：从训练数据中随机选出一部分数据，这部分数据称为 mini-batch。我们的目标是减小 mini-batch 的损失函数的值。
2. 步骤2（计算梯度）：为了减小 mini-batch 的损失函数的值，需要求出各个权重参数的梯度。梯度表示损失函数的值减小最多的方向。
3. 步骤3（更新参数）：将权重参数沿梯度方向进行微小更新。
4. 步骤4（重复）：重复步骤1、步骤2、步骤3。

这个方法通过梯度下降法更新参数，不过因为这里使用的数据是随机选择的 mini-batch 数据，所以又称为随机梯度下降法（SGD, stochastic gradient descent）。

stochastic adj.（过程或系统）随机的

epoch

epoch 是一个单位。一个 epoch 表示学习中所有训练数据均被使用过一次时的更新次数。比如，对于10000笔训练数据，用大小为100笔数据的 mini-batch 进行学习时，重复随机梯度下降法100次，所有的训练数据就都被“看过”了。此时，100次就是一个 epoch。

但要补充一点，对于高维度的数据，其参数调整十分复杂，可能100次的调整都无法达到最佳，所以在训练时要进行多次 epoch，200次这种都比较常见。

chap5 误差反向传播法

上一章知道了可以沿着梯度更新参数，这一章解决“梯度怎么高效求出来”的问题——误差反向传播法，并以“层”为单位来搭建和实现网络。

在搭建神经网络的层的过程中，搭建的是运算方法（放在图里就是那个圈圈），有了这种运算方法，改变输入即可。

换句话说，神经网络其实就是在组建一个运算方法的框架。

反向传播

我们已经知道了正向传播就是把输入数据进行一系列的运算，如乘以权重矩阵，进行 RELU 激活，Sigmoid 激活等等运算，最后进行一个 softmax 运算出一个概率向量，那么想要调整参数，就要知道自变量的变化会多大程度影响影响损失函数，也就是求偏导，从最后的损失函数出发，一层一层往前求偏导，最后求到了输入层的权重上，就可以调整这个权重来降低损失函数，从而优化最后结果。

Affine 层

神经网络的正向传播中进行的矩阵的乘积运算在几何学领域被称为“仿射变换”。因此，这里将进行仿射变换的处理实现为“Affine 层”。

affine adj. 仿射的（几何学）

几何中，仿射变换包括一次线性变换和一次平移，分别对应神经网络的加权和运算与加偏置运算。

神经网络的搭建是构建每一个层，然后组装

像这样通过将神经网络的组成元素以层的方式实现，可以轻松地构建神经网络。这个用层进行模块化的实现具有很大优点。因为想另外构建一个神经网络（比如5层、10层、20层……的大的神经网络）时，只需像组装乐高积木那样添加必要的层就可以了。之后，通过各个层内部实现的正向传播和反向传播，就可以正确计算进行识别处理或学习所需的梯度。

小结

本章介绍了将计算过程可视化的计算图，并使用计算图，介绍了神经网络中的误差反向传播法，并以层为单位实现了神经网络中的处理。

我们学过的层有 ReLU 层、Softmax-with-Loss 层、Affine 层、Softmax 层等，这些层中实现了 forward 和 backward 方法，通过将数据正向和反向地传播，可以高效地计算权重参数的梯度。通过使用层进行模块化，神经网络中可以自由地组装层，轻松构建出自己喜欢的网络。

chap6 与学习相关的技巧

学习的基本机制（损失函数、梯度、反向传播）已经齐了，这一章收集让学习更快、更稳的实用技巧：参数更新方法、权重初始值、Batch Normalization、正则化和超参数调优。

SGD 的缺点

如果函数的形状非均向（anisotropic），比如呈延伸状，搜索的路径就会非常低效。因此，我们需要比单纯朝梯度方向前进的 SGD 更聪明的方法。SGD 低效的根本原因是，梯度的方向并没有指向最小值的方向。

为了改正 SGD 的缺点，下面我们将介绍 Momentum、AdaGrad、Adam 这3种方法来取代 SGD。

Momentum

Momentum 是“动量”的意思，和物理有关。用数学式表示 Momentum 方法，如下所示。

$\mathbf{v} \leftarrow \alpha \mathbf{v} - \eta \frac{\partial L}{\partial \mathbf{W}}$

$\mathbf{W} \leftarrow \mathbf{W} + \mathbf{v}$

和前面的 SGD 一样，W 表示要更新的权重参数，表示损失函数关于 W 的梯度，η 表示学习率。这里新出现了一个变量 v，对应物理上的速度。第一个式子表示了物体在梯度方向上受力，在这个力的作用下，物体的速度增加这一物理限制。如图，Momentum 方法给人的感觉就像是小球在地面上滚动。

有 αv 这一项。在物体不受任何力时，该项承担使物体逐渐减速的任务（α 设定为0.9之类的值），对应物理上的地面摩擦或空气阻力。也就是 v 的组成为上一个 v 的九折加上新的梯度下降。

class Momentum:
    def __init__(self, lr=0.01, momentum=0.9):#初始化变量，初始v为0
        self.lr = lr
        self.momentum = momentum
        self.v = None

    def update(self, params, grads):
        if self.v is None:
            self.v = {}
            for key, val in params.items():
                self.v[key] = np.zeros_like(val)#把v变成和参数矩阵一样的全0矩阵

        for key in params.keys():#遍历参数的键，像公式一样更新参数
            self.v[key] = self.momentum * self.v[key] - self.lr * grads[key]
            params[key] += self.v[key]

AdaGrad（adaptive gradient）

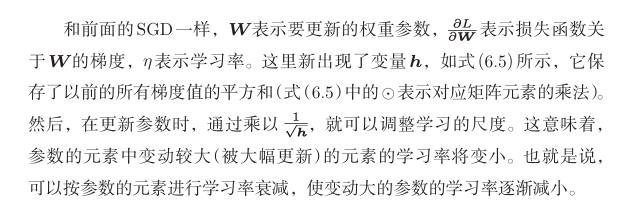

在神经网络的学习中，学习率（数学式中记为 η）的值很重要。学习率过小，会导致学习花费过多时间；反过来，学习率过大，则会导致学习发散而不能正确进行。在关于学习率的有效技巧中，有一种被称为学习率衰减（learning rate decay）的方法，即随着学习的进行，使学习率逐渐减小。实际上，一开始“多”学，然后逐渐“少”学的方法，在神经网络的学习中经常被使用。逐渐减小学习率的想法，相当于将“全体”参数的学习率值一起降低。

$\mathbf{h} \leftarrow \mathbf{h} + \frac{\partial L}{\partial \mathbf{W}} \odot \frac{\partial L}{\partial \mathbf{W}}$

$\mathbf{W} \leftarrow \mathbf{W} - \eta \frac{1}{\sqrt{\mathbf{h}}} \frac{\partial L}{\partial \mathbf{W}}$

这里想表达的意思就是，再参数的迭代过程中，前面累计的变动幅度越大，后面让其变动的幅度就越小。

class AdaGrad:
    def __init__(self, lr=0.01):
        self.lr = lr
        self.h = None

    def update(self, params, grads):
        if self.h is None:
            self.h = {}
            for key, val in params.items():
                self.h[key] = np.zeros_like(val)#先将h全部赋为0
        for key in params.keys():
            self.h[key] += grads[key] * grads[key]
            params[key] -= self.lr * grads[key] / (np.sqrt(self.h[key]) + 1e-7)
            #加上了微小值1e-7。这是为了防止当 self.h[key]中有0时，将0用作除数的情况

Adam

Momentum 参照小球在碗中滚动的物理规则进行移动，AdaGrad 为参数的每个元素适当地调整更新步伐。如果将这两个方法融合在一起会怎么样呢？这就是 Adam 方法的基本思路。

Adam 是2015年提出的新方法。它的理论有些复杂，直观地讲，就是融合了 Momentum 和 AdaGrad 的方法。通过组合前面两个方法的优点，有望实现参数空间的高效搜索。此外，进行超参数的“偏置校正”也是 Adam 的特征。这里不再进行过多的说明，详细内容请参考原作者的论文[8]。

Diederik Kingma and Jimmy Ba.（2014）: Adam: A Method for Stochastic Optimization. arXiv:1412.6980 [cs] (December 2014).

class Adam:

    """Adam (http://arxiv.org/abs/1412.6980v8)"""

    def __init__(self, lr=0.001, beta1=0.9, beta2=0.999):
        self.lr = lr
        self.beta1 = beta1
        self.beta2 = beta2
        self.iter = 0
        self.m = None
        self.v = None

    def update(self, params, grads):
        if self.m is None:
            self.m, self.v = {}, {}
            for key, val in params.items():
                self.m[key] = np.zeros_like(val)
                self.v[key] = np.zeros_like(val)

        self.iter += 1
        lr_t  = self.lr * np.sqrt(1.0 - self.beta2self.iter) / (1.0 - self.beta1self.iter)

        for key in params.keys():
            #self.m[key] = self.beta1self.m[key] + (1-self.beta1)grads[key]
            #self.v[key] = self.beta2self.v[key] + (1-self.beta2)(grads[key]**2)
            self.m[key] += (1 - self.beta1) * (grads[key] - self.m[key])
            self.v[key] += (1 - self.beta2) * (grads[key]**2 - self.v[key])

            params[key] -= lr_t * self.m[key] / (np.sqrt(self.v[key]) + 1e-7)

            #unbias_m += (1 - self.beta1) * (grads[key] - self.m[key]) # correct bias
            #unbisa_b += (1 - self.beta2) * (grads[key]*grads[key] - self.v[key]) # correct bias
            #params[key] += self.lr * unbias_m / (np.sqrt(unbisa_b) + 1e-7)

Adam 会设置3个超参数。一个是学习率（论文中以 α 出现），另外两个是一次 momentum 系数 β1 和二次 momentum 系数 β2。根据论文，标准的设定值是 β1 为0.9，β2 为0.999。设置了这些值后，大多数情况下都能顺利运行。

梯度消失

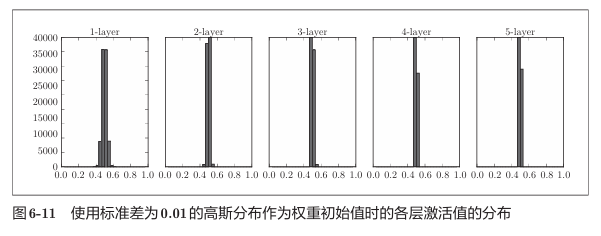

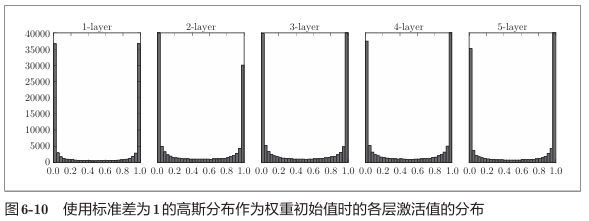

上面是随机的数据，标准差为1表示波动幅度为1，所以数据靠近0和1

从图可知，各层的激活值呈偏向0和1的分布。这里使用的 sigmoid 函数是 S 型函数，随着输出不断地靠近0（或者靠近1），它的导数的值逐渐接近0。因此，偏向0和1的数据分布会造成反向传播中梯度的值不断变小，最后消失。这个问题称为梯度消失（gradient vanishing）。层次加深的深度学习中，梯度消失的问题可能会更加严重。

这次呈集中在0.5附近的分布。因为不像刚才的例子那样偏向0和1，所以不会发生梯度消失的问题。但是，激活值的分布有所偏向，说明在表现力上会有很大问题。为什么这么说呢？因为如果有多个神经元都输出几乎相同的值，那它们就没有存在的意义了。比如，如果100个神经元都输出几乎相同的值，那么也可以由1个神经元来表达基本相同的事情。因此，激活值在分布上有所偏向会出现“表现力受限”的问题。

解决以上两个问题的办法：

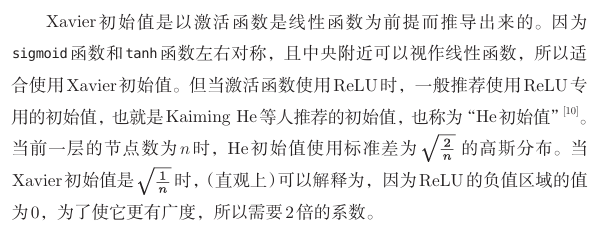

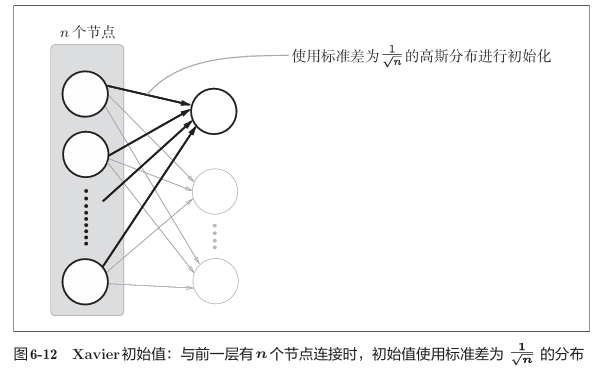

Xavier 初始值

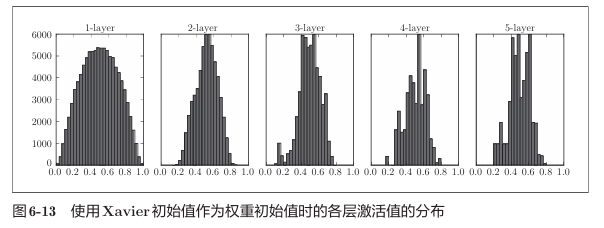

图6-13的分布中，后面的层的分布呈稍微歪斜的形状。如果用 tanh 函数（双曲线函数）代替 sigmoid 函数，这个稍微歪斜的问题就能得到改善。实际上，使用 tanh 函数后，会呈漂亮的吊钟型分布。tanh 函数和 sigmoid 函数同是 S 型曲线函数，但 tanh 函数是关于原点 (0,0) 对称的 S 型曲线，而 sigmoid 函数是关于 (x,y)=(0,0.5) 对称的 S 型曲线。众所周知，用作激活函数的函数最好具有关于原点对称的性质。

ReLU 权重的初始值

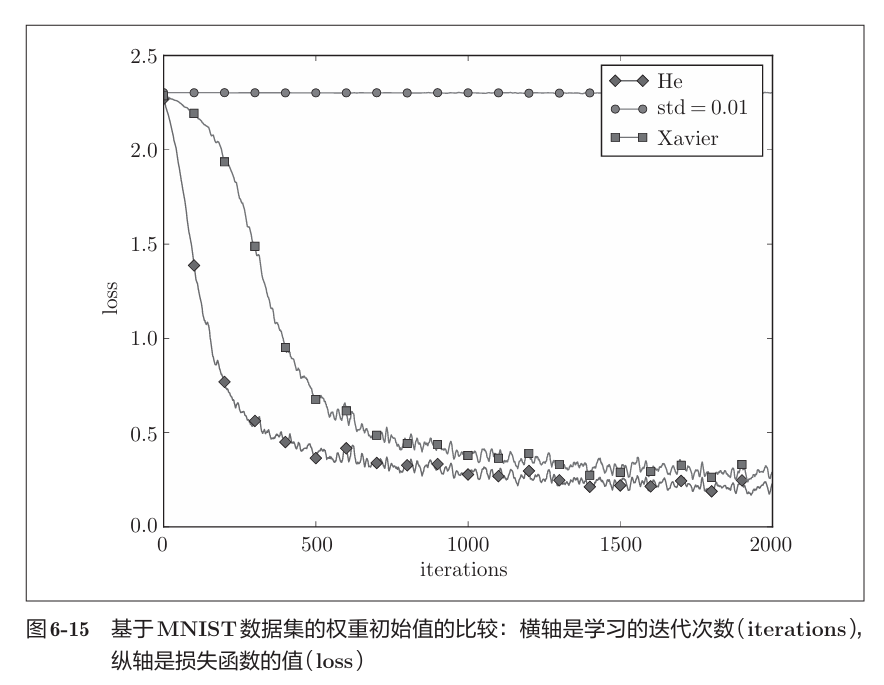

基于 MNIST 数据集的权重初始值的比较

std——标准差（Standard Deviation）

这个实验中，神经网络有5层，每层有100个神经元，激活函数使用的是 ReLU。从图6-15的结果可知，std=0.01时完全无法进行学习。这和刚才观察到的激活值的分布一样，是因为正向传播中传递的值很小（集中在0附近的数据）。因此，逆向传播时求到的梯度也很小，权重几乎不进行更新。相反，当权重初始值为 Xavier 初始值和 He 初始值时，学习进行得很顺利。并且，我们发现 He 初始值时的学习进度更快一些。

综上，在神经网络的学习中，权重初始值非常重要。很多时候权重初始值的设定关系到神经网络的学习能否成功。权重初始值的重要性容易被忽视，而任何事情的开始（初始值）总是关键的，因此在结束本节之际，再次强调一下权重初始值的重要性。

Batch Normalization

Batch Norm 有以下优点：

• 可以使学习快速进行（可以增大学习率）；
• 不那么依赖初始值（对于初始值不用那么神经质）；
• 抑制过拟合（降低 Dropout 等的必要性）。

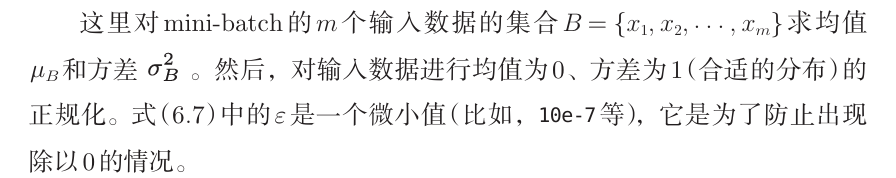

Batch Norm，顾名思义，以进行学习时的 mini-batch 为单位，按 mini-batch 进行正规化。具体而言，就是进行使数据分布的均值为0、方差为1的正规化。用数学式表示的话，如下所示。

$\mu_B \leftarrow \frac{1}{m} \sum_{i=1}^{m} x_i$

$\sigma_B^2 \leftarrow \frac{1}{m} \sum_{i=1}^{m} (x_i - \mu_B)^2$

$\hat{x}_i \leftarrow \frac{x_i - \mu_B}{\sqrt{\sigma_B^2 + \varepsilon}}$

正则化

过拟合：只能拟合训练数据，不能拟合训练数据以外的数据。而机器学习的目标是提高泛化能力。

原因：1.模型拥有大量参数，表现力强；2.训练数据少。

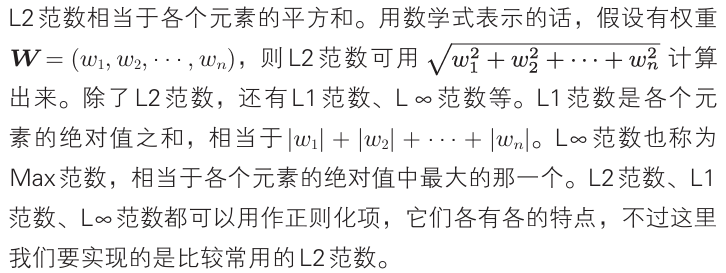

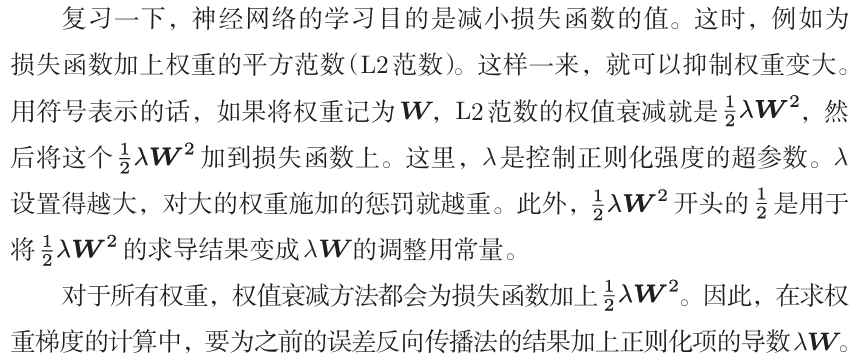

权值衰减是一直以来经常被使用的一种抑制过拟合的方法。该方法通过在学习的过程中对大的权重进行惩罚，来抑制过拟合。很多过拟合原本就是因为权重参数取值过大才发生的。

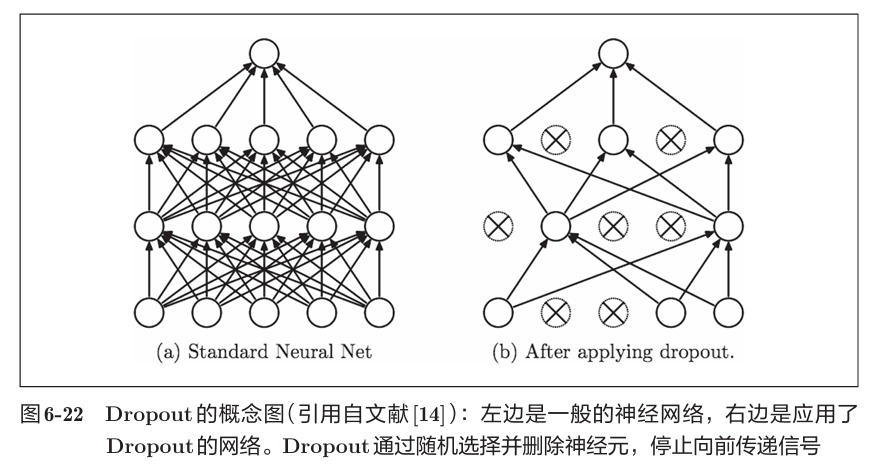

Dropout

作为抑制过拟合的方法，前面我们介绍了为损失函数加上权重的 L2 范数的权值衰减方法。该方法可以简单地实现，在某种程度上能够抑制过拟合。但是，如果网络的模型变得很复杂，只用权值衰减就难以应对了。在这种情况下，我们经常会使用 Dropout 方法。

Dropout 是一种在学习的过程中随机删除神经元的方法。训练时，随机选出隐藏层的神经元，然后将其删除。被删除的神经元不再进行信号的传递，如图6-22所示。训练时，每传递一次数据，就会随机选择要删除的神经元。然后，测试时，虽然会传递所有的神经元信号，但是对于各个神经元的输出，要乘上训练时的删除比例后再输出。

超参数的验证

神经网络中，除了权重和偏置等参数，超参数（hyper-parameter）也经常出现。这里所说的超参数是指，比如各层的神经元数量、batch 大小、参数更新时的学习率或权值衰减等。

调整超参数时，必须使用超参数专用的确认数据。用于调整超参数的数据，一般称为验证数据（validation data）。我们使用这个验证数据来评估超参数的好坏。

训练数据用于参数（权重和偏置）的学习，验证数据用于超参数的性能评估。为了确认泛化能力，要在最后使用（比较理想的是只用一次）测试数据。

超参数的最优化

超参数的范围只要“大致地指定”就可以了。所谓“大致地指定”，是指像0.001（10−3）到1000（103）这样，以“10的阶乘”的尺度指定范围（也表述为“用对数尺度（log scale）指定”）。

步骤：

• 步骤0：设定超参数的范围。
• 步骤1：从设定的超参数范围中随机采样。
• 步骤2：使用步骤1中采样到的超参数的值进行学习，通过验证数据评估识别精度（但是要将 epoch 设置得很小）。
• 步骤3：重复步骤1和步骤2（100次等），根据它们的识别精度的结果，缩小超参数的范围。

这里介绍的超参数的最优化方法是实践性的方法。不过，这个方法与其说是科学方法，倒不如说有些实践者的经验的感觉。在超参数的最优化中，如果需要更精炼的方法，可以使用贝叶斯最优化（Bayesian optimization）。贝叶斯最优化运用以贝叶斯定理为中心的数学理论，能够更加严密、高效地进行最优化。详细内容请参考论文“Practical Bayesian Optimization of Machine Learning Algorithms”[16]等

本章所学的内容

• 参数的更新方法，除了 SGD 之外，还有 Momentum、AdaGrad、Adam 等方法。
• 权重初始值的赋值方法对进行正确的学习非常重要。
• 作为权重初始值，Xavier 初始值、He 初始值等比较有效。
• 通过使用 Batch Normalization，可以加速学习，并且对初始值变得健壮。
• 抑制过拟合的正则化技术有权值衰减、Dropout 等。
• 逐渐缩小“好值”存在的范围是搜索超参数的一个有效方法。

chap7 卷积神经网络

前几章的网络都由全连接（Affine）层构成。这一章引入两种新的层——卷积层和池化层，看看 CNN 如何利用图像的空间结构信息。

CNN 被用于图像识别、语音识别等各种场合，在图像识别的比赛中，基于深度学习的方法几乎都以 CNN 为基础。

另外，CNN 中，有时将卷积层的输入输出数据称为特征图（feature map）。其中，卷积层的输入数据称为输入特征图（input feature map），输出数据称为输出特征图（output feature map）。本书中将“输入输出数据”和“特征图”作为含义相同的词使用。

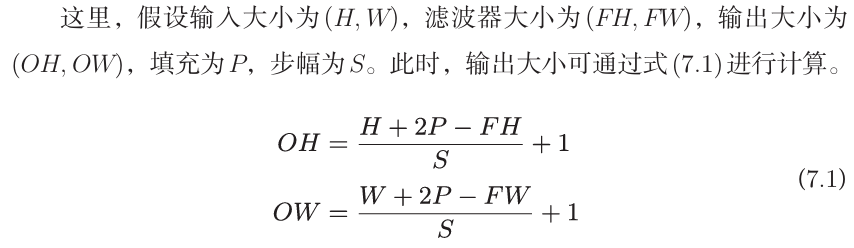

计算输出图的大小

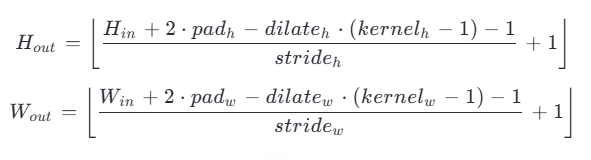

对于有膨胀率的来说

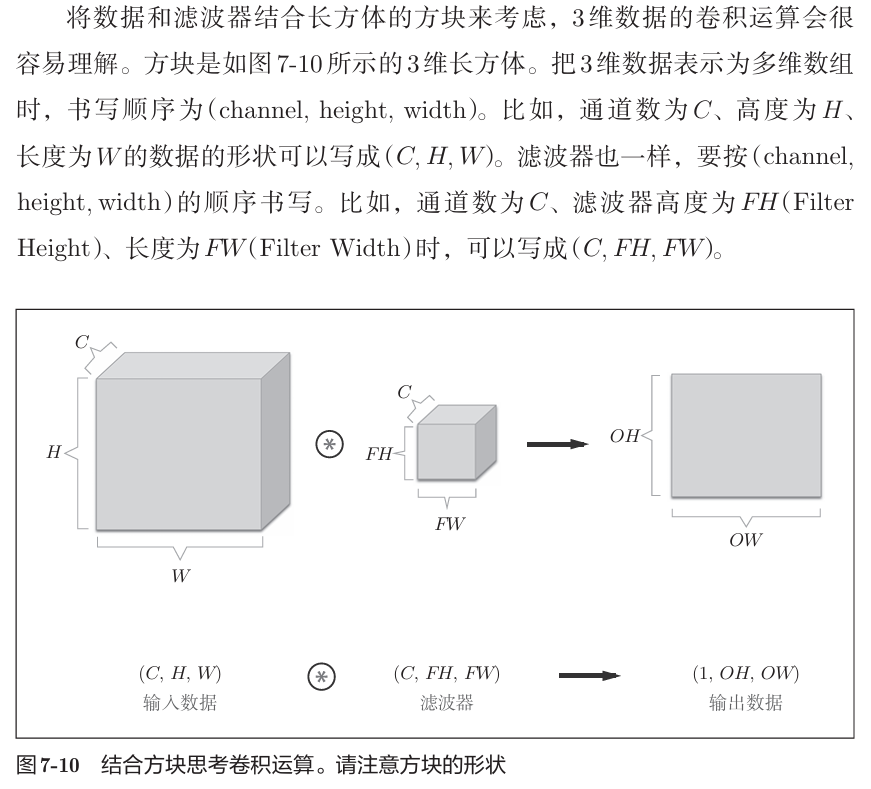

表示方法

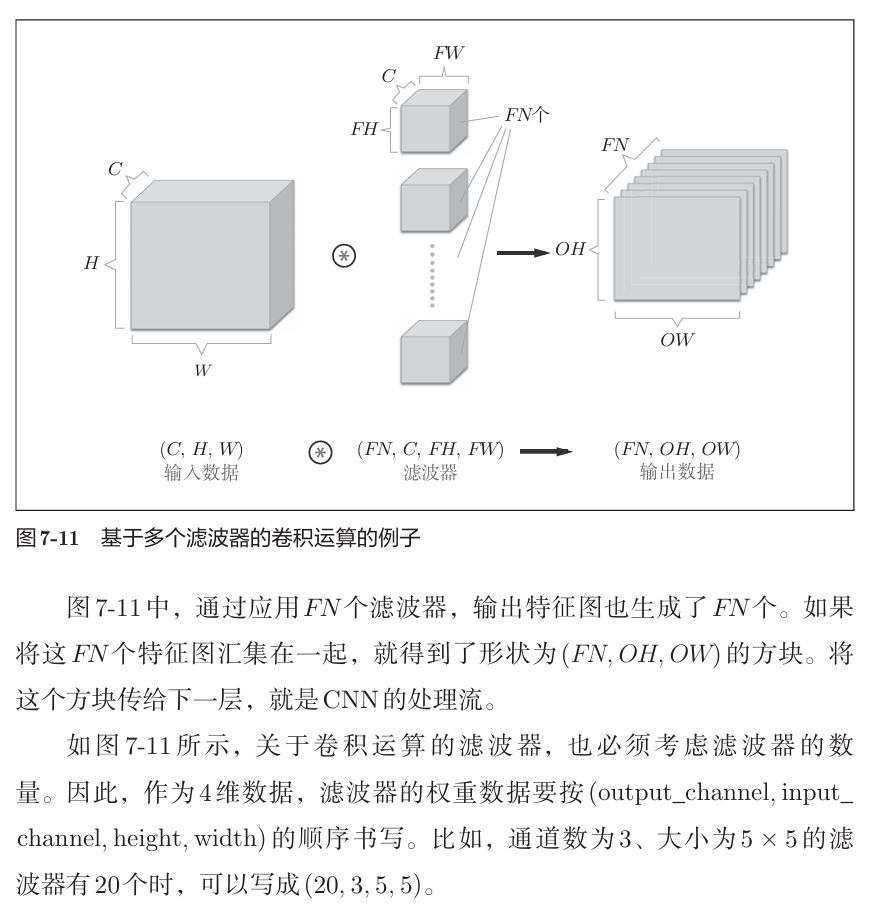

而对于多个滤波器，计算结果如下：

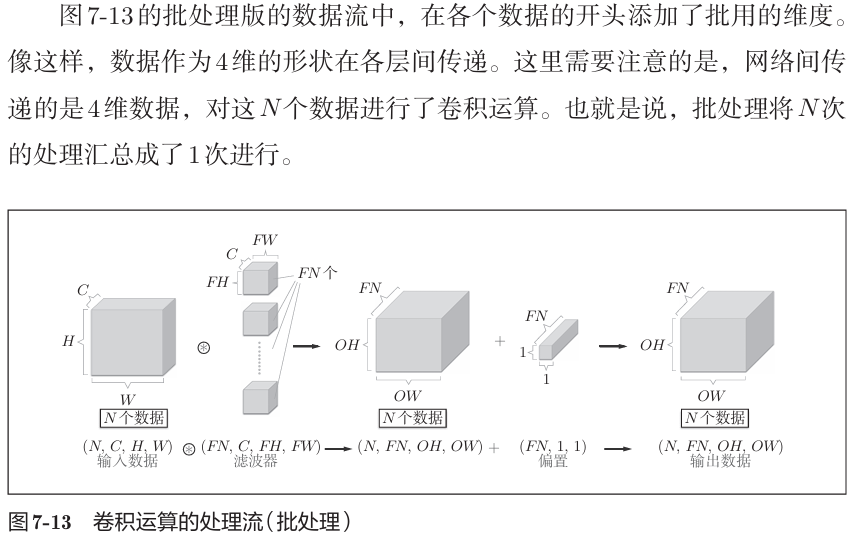

批处理

池化层

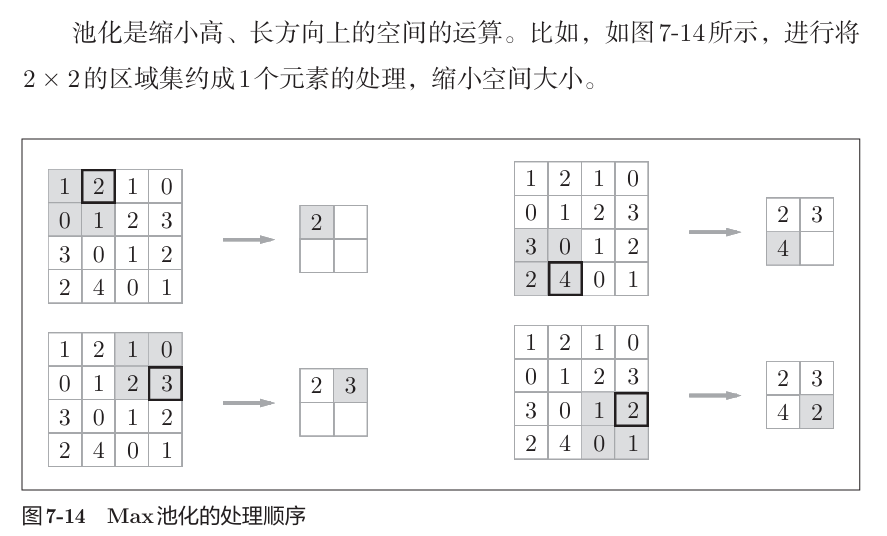

池化是缩小高、长方向上的空间的运算。比如，如图7-14所示，进行将2×2的区域集约成1个元素的处理，缩小空间大小。

图7-14的例子是按步幅2进行2×2的 Max 池化时的处理顺序。“Max 池化”是获取最大值的运算，“2×2”表示目标区域的大小。如图所示，从2×2的区域中取出最大的元素。此外，这个例子中将步幅设为了2，所以2×2的窗口的移动间隔为2个元素。另外，一般来说，池化的窗口大小会和步幅设定成相同的值。比如，3×3的窗口的步幅会设为3，4×4的窗口的步幅会设为4等。

除了 Max 池化之外，还有 Average 池化等。相对于 Max 池化是从目标区域中取出最大值，Average 池化则是计算目标区域的平均值。在图像识别领域，主要使用 Max 池化。因此，本书中说到“池化层”时，指的是 Max 池化。

池化层的特征

1.没有要学习的参数

池化层和卷积层不同，没有要学习的参数。池化只是从目标区域中取最大值（或者平均值），所以不存在要学习的参数。

2.通道数不发生变化

经过池化运算，输入数据和输出数据的通道数不会发生变化。

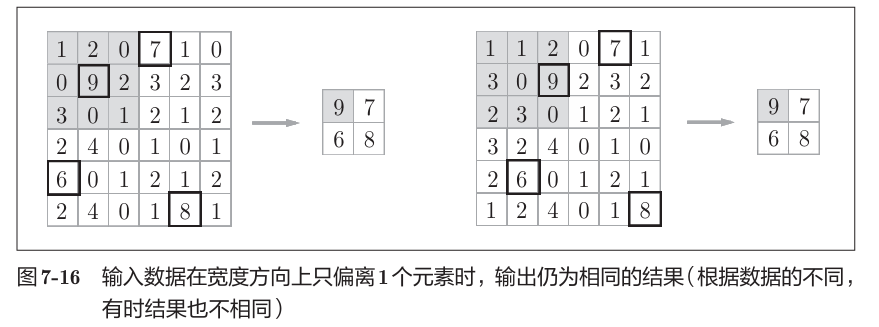

3.对微小的位置变化具有鲁棒性（健壮）

输入数据发生微小偏差时，池化仍会返回相同的结果。因此，池化对输入数据的微小偏差具有鲁棒性。比如，3×3的池化的情况下，如图7-16所示，池化会吸收输入数据的偏差（根据数据的不同，结果有可能不一致）。

如果老老实实的进行卷积运算，则就是让卷积核在矩阵的行方向移动，当一行遍历完了，就要换行，这就相当于对行进行遍历。

所以，如果老老实实地实现卷积运算，估计要重复好几层的 for 语句。这样的实现有点麻烦，而且，NumPy 中存在使用 for 语句后处理变慢的缺点（NumPy 中，访问元素时最好不要用 for 语句）。这里，我们不使用 for 语句，而是使用 im2col 这个便利的函数进行简单的实现。

im2col 这个名称是“image to column”的缩写，翻译过来就是“从图像到矩阵”的意思。Caffe、Chainer 等深度学习框架中有名为 im2col 的函数，并且在卷积层的实现中，都使用了 im2col。

im2col 的原理

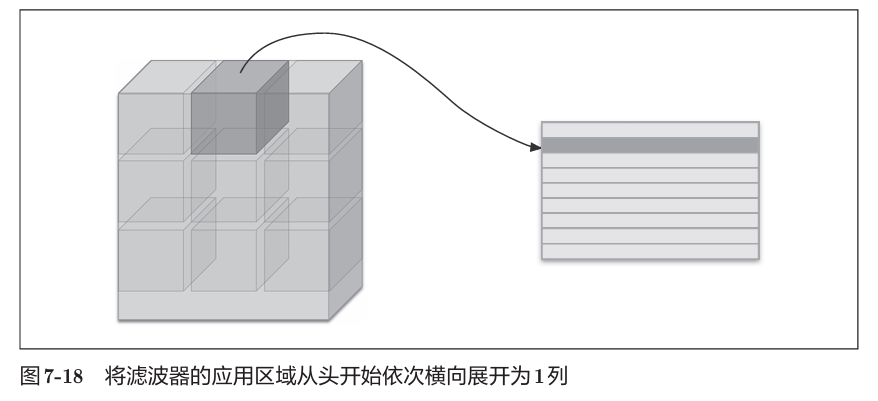

im2col 会把输入数据展开以适合滤波器（权重）。具体地说，如图7-18所示，对于输入数据，将应用滤波器的区域（3维方块）横向展开为1列。im2col 会在所有应用滤波器的地方进行这个展开处理。

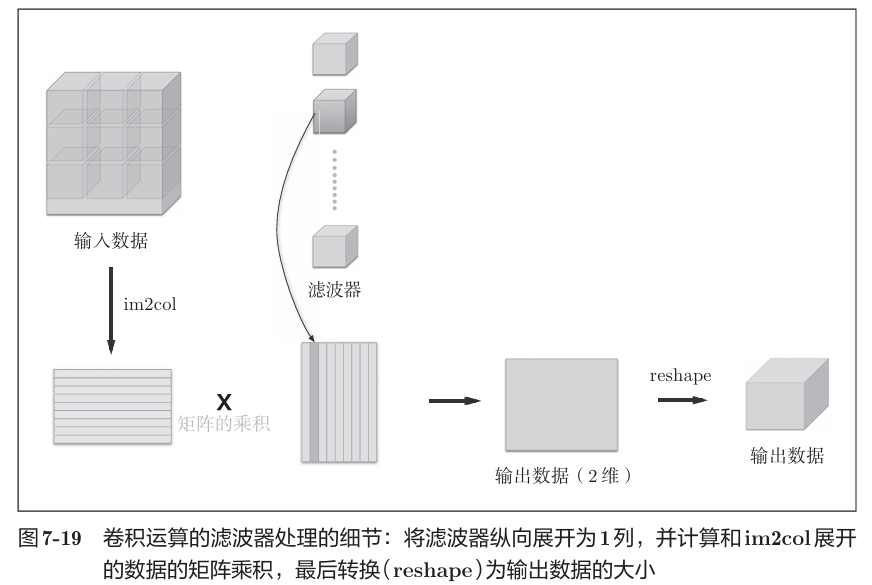

使用 im2col 展开输入数据后，之后就只需将卷积层的滤波器（权重）纵向展开为1列，并计算2个矩阵的乘积即可（参照图7-19）。这和全连接层的 Affine 层进行的处理基本相同。如图7-19所示，基于 im2col 方式的输出结果是2维矩阵。因为 CNN 中数据会保存为4维数组，所以要将2维输出数据转换为合适的形状。以上就是卷积层的实现流程。

im2col 接口：

im2col(input_data, filter_h, filter_w, stride=1, pad=0)

• input_data―由（数据量，通道，高，长）的4维数组构成的输入数据
• filter_h―滤波器的高
• filter_w―滤波器的长
• stride―步幅
• pad―填充

im2col 使用实例

这里举了两个例子。第一个是批大小为1、通道为3的7×7的数据，第二个的批大小为10，数据形状和第一个相同。分别对其应用 im2col 函数，在这两种情形下，第2维的元素个数均为75。这是滤波器（通道为3、大小为5×5）的元素个数的总和。批大小为1时，im2col 的结果是 (9,75)。而第2个例子中批大小为10，所以保存了10倍的数据，即 (90,75)。

import sys, os
sys.path.append(os.pardir)
from common.util import im2col

x1 = np.random.rand(1, 3, 7, 7)
col1 = im2col(x1, 5, 5, stride=1, pad=0)
print(col1.shape)  # (9, 75)

x2 = np.random.rand(10, 3, 7, 7)  # 10个数据
col2 = im2col(x2, 5, 5, stride=1, pad=0)
print(col2.shape)  # (90, 75)

现在使用 im2col 来实现卷积层。这里我们将卷积层实现为名为 Convolution 的类。

class Convolution:
    def __init__(self, W, b, stride=1, pad=0):
        self.W = W
        self.b = b
        self.stride = stride
        self.pad = pad

    def forward(self, x):
        FN, C, FH, FW = self.W.shape
        N, C, H, W = x.shape
        out_h = int(1 + (H + 2*self.pad - FH) / self.stride)
        out_w = int(1 + (W + 2*self.pad - FW) / self.stride)

        col = im2col(x, FH, FW, self.stride, self.pad)
        col_W = self.W.reshape(FN, -1).T  # 滤波器的展开
        out = np.dot(col, col_W) + self.b

        out = out.reshape(N, out_h, out_w, -1).transpose(0, 3, 1, 2)

        return out

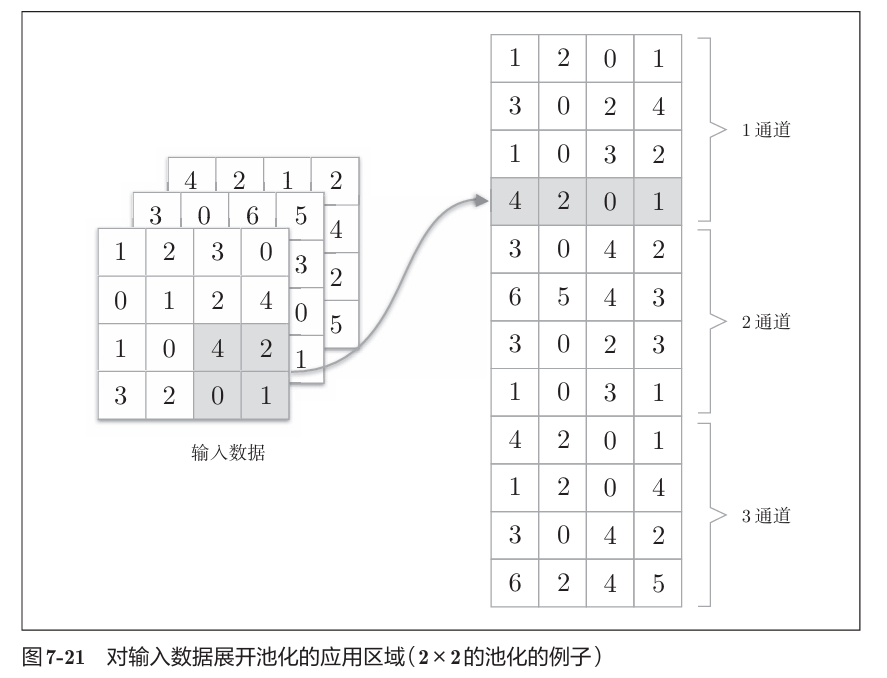

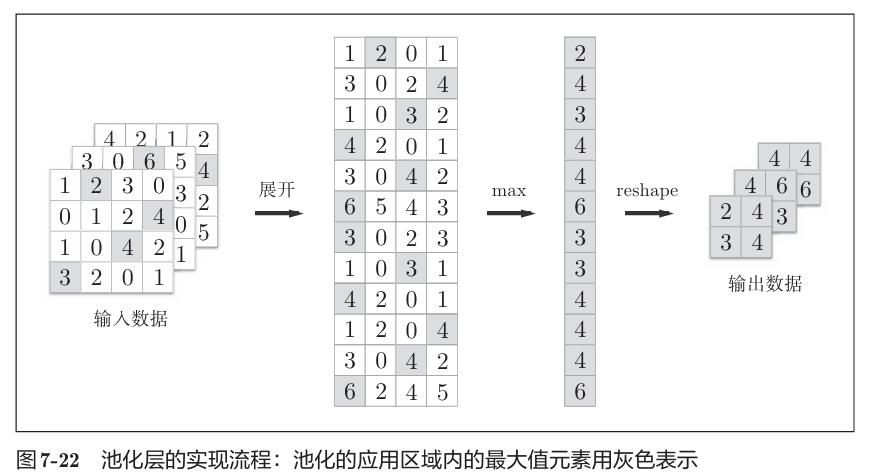

使用 im2col 进行池化操作

像这样展开之后，只需对展开的矩阵求各行的最大值，并转换为合适的形状即可（图7-22）。

池化操作的实现

class Pooling:
    def __init__(self, pool_h, pool_w, stride=1, pad=0):
        self.pool_h = pool_h
        self.pool_w = pool_w
        self.stride = stride
        self.pad = pad

    def forward(self, x):
        N, C, H, W = x.shape
        out_h = int(1 + (H - self.pool_h) / self.stride)
        out_w = int(1 + (W - self.pool_w) / self.stride)

        # 展开 (1)
        col = im2col(x, self.pool_h, self.pool_w, self.stride, self.pad)
        col = col.reshape(-1, self.pool_h * self.pool_w)

        # 最大值 (2)
        out = np.max(col, axis=1)

        # 转换 (3)
        out = out.reshape(N, out_h, out_w, C).transpose(0, 3, 1, 2)

        return out

CNN 的实现

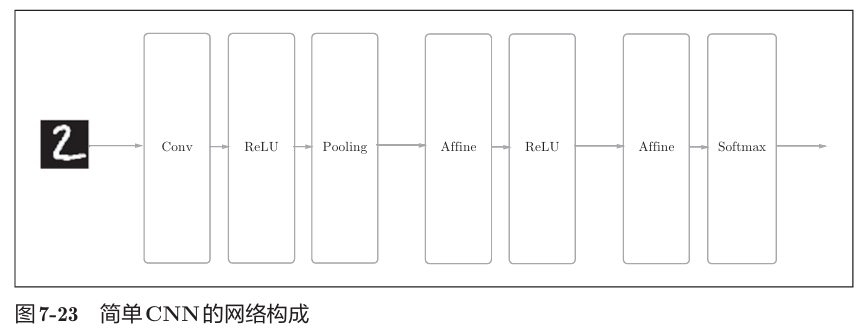

如图7-23所示，网络的构成是“Convolution - ReLU - Pooling - Affine - ReLU - Affine - Softmax”，我们将它实现为名为 SimpleConvNet 的类。首先来看一下 SimpleConvNet 的初始化（__init__），取下面这些参数。

参数

• input_dim―输入数据的维度：（通道，高，长）
• conv_param―卷积层的超参数（字典）。字典的关键字如下：
  • filter_num―滤波器的数量
  • filter_size―滤波器的大小
  • stride―步幅
  • pad―填充
• hidden_size―隐藏层（全连接）的神经元数量
• output_size―输出层（全连接）的神经元数量
• weight_init_std―初始化时权重的标准差

simple_convnet.py

CNN 的可视化

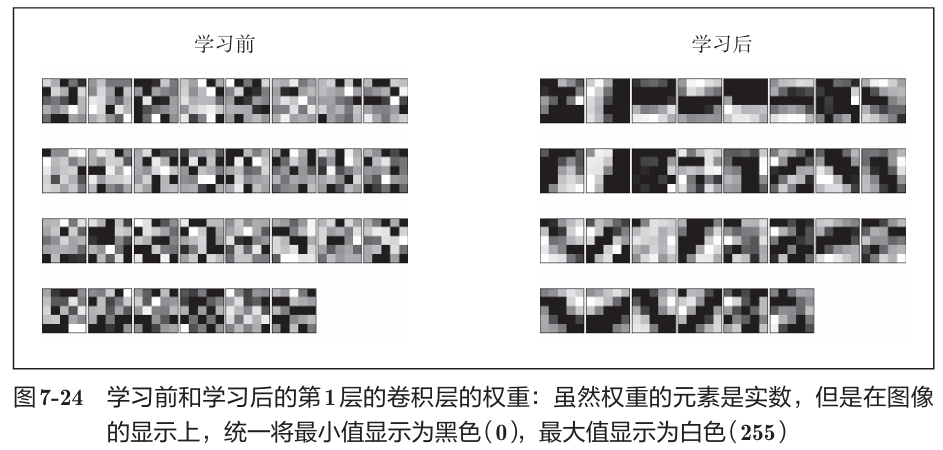

这里，我们来比较一下学习前和学习后的权重，结果如图7-24所示。

实现代码如下：

# coding: utf-8
import numpy as np
import matplotlib.pyplot as plt
from simple_convnet import SimpleConvNet

def filter_show(filters, nx=8, margin=3, scale=10):
    """
    c.f. https://gist.github.com/aidiary/07d530d5e08011832b12#file-draw_weight-py
    """
    FN, C, FH, FW = filters.shape
    ny = int(np.ceil(FN / nx))

    fig = plt.figure()
    fig.subplots_adjust(left=0, right=1, bottom=0, top=1, hspace=0.05, wspace=0.05)

    for i in range(FN):
        ax = fig.add_subplot(ny, nx, i+1, xticks=[], yticks=[])
        ax.imshow(filters[i, 0], cmap=plt.cm.gray_r, interpolation='nearest')
    plt.show()

network = SimpleConvNet()
# 随机进行初始化后的权重
filter_show(network.params['W1'])

# 学习后的权重
network.load_params("params.pkl")
filter_show(network.params['W1'])

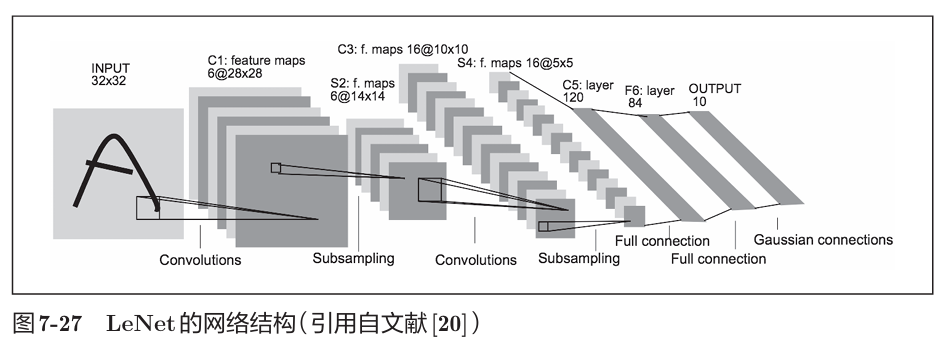

具有代表性的 CNN——一个是在1998年首次被提出的 CNN 元祖 LeNet，另一个是在深度学习受到关注的2012年被提出的 AlexNet。

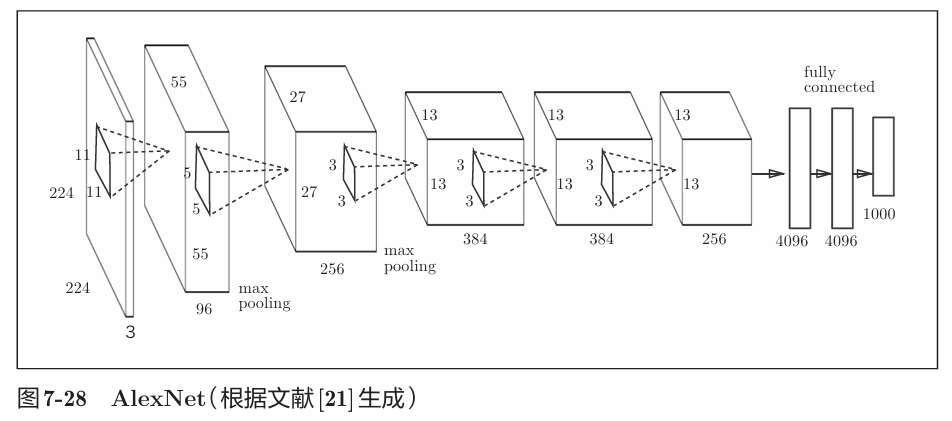

AlexNet 叠有多个卷积层和池化层，最后经由全连接层输出结果。虽然结构上 AlexNet 和 LeNet 没有大的不同，但有以下几点差异。

• 激活函数使用 ReLU。
• 使用进行局部正规化的 LRN（Local Response Normalization）层。
• 使用 Dropout。

本章所学的内容

• CNN 在此前的全连接层的网络中新增了卷积层和池化层。
• 使用 im2col 函数可以简单、高效地实现卷积层和池化层。
• 通过 CNN 的可视化，可知随着层次变深，提取的信息愈加高级。
• LeNet 和 AlexNet 是 CNN 的代表性网络。
• 在深度学习的发展中，大数据和 GPU 做出了很大的贡献。

chap8 深度学习

前面几章的部件（层的实现、学习技巧、CNN）都已经齐了，这一章讨论把网络加深之后能得到什么，并介绍几个代表性的深度网络和应用方向。

深度学习是加深了层的深度神经网络。基于之前介绍的网络，只需通过叠加层，就可以创建深度网络。

对于 MNIST 数据集，层不用特别深就获得了（目前）最高的识别精度。一般认为，这是因为对于手写数字识别这样一个比较简单的任务，没有必要将网络的表现力提高到那么高的程度。因此，可以说加深层的好处并不大。

而之后要介绍的大规模的一般物体识别的情况，因为问题复杂，所以加深层对提高识别精度大有裨益。

参考刚才排行榜中前几名的方法，可以发现进一步提高识别精度的技术和线索。

比如，集成学习、学习率衰减、Data Augmentation（数据扩充）等都有助于提高识别精度。尤其是 Data Augmentation，虽然方法很简单，但在提高识别精度上效果显著。

Data Augmentation 基于算法“人为地”扩充输入图像（训练图像）。具体地说，如图8-4所示，对于输入图像，通过施加旋转、垂直或水平方向上的移动等微小变化，增加图像的数量。这在数据集的图像数量有限时尤其有效。

除了如图8-4所示的变形之外，Data Augmentation 还可以通过其他各种方法扩充图像，比如裁剪图像的 “crop 处理”、将图像左右翻转的“flip 处理”等。对于一般的图像，施加亮度等外观上的变化、放大缩小等尺度上的变化也是有效的。

加深层的动机

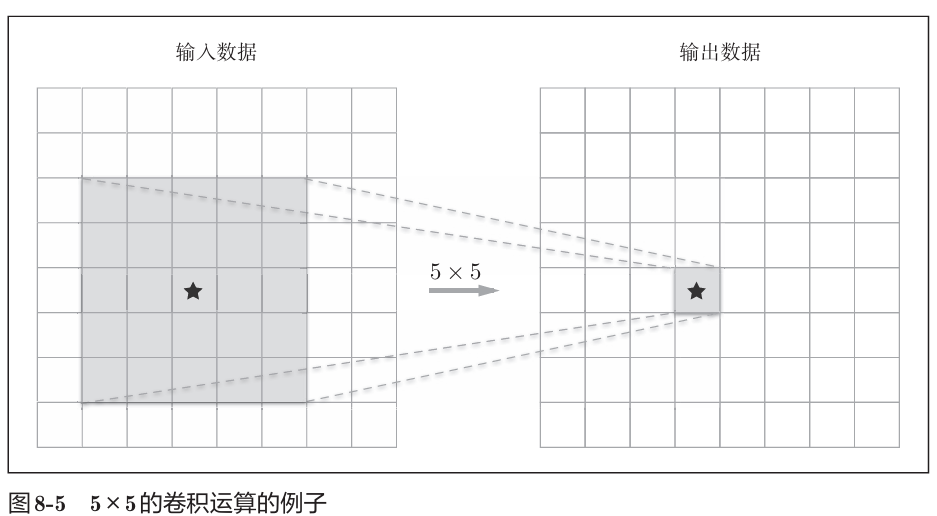

下面我们说一下加深层的好处。其中一个好处就是可以减少网络的参数数量。说得详细一点，就是与没有加深层的网络相比，加深了层的网络可以用更少的参数达到同等水平（或者更强）的表现力。这一点结合卷积运算中的滤波器大小来思考就好理解了。比如，图8-5展示了由5×5的滤波器构成的卷积层。

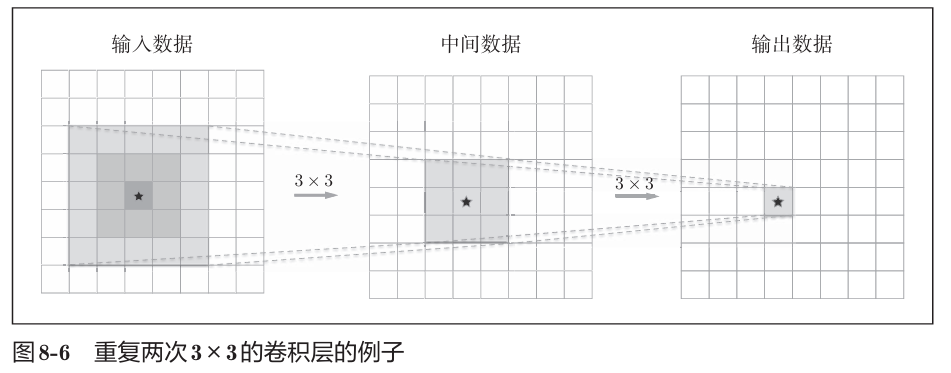

对于上图，输出是由一次5×5的卷积得来的，而下图的输出是由两次3×3的卷积得到的，上面涉及到的参数数量为5×5=25个，即卷积核的内容参数，而下面的需要的参数为2×3×3=18个（两个3×3卷积核），减少了参数量。

而且，这个参数数量之差会随着层的加深而变大。比如，重复三次3×3的卷积运算时，参数的数量总共是27。而为了用一次卷积运算“观察”与之相同的区域，需要一个7×7的滤波器，此时的参数数量是49。

加深层的另一个好处就是使学习更加高效。与没有加深层的网络相比，通过加深层，可以减少学习数据，从而高效地进行学习。

VGG

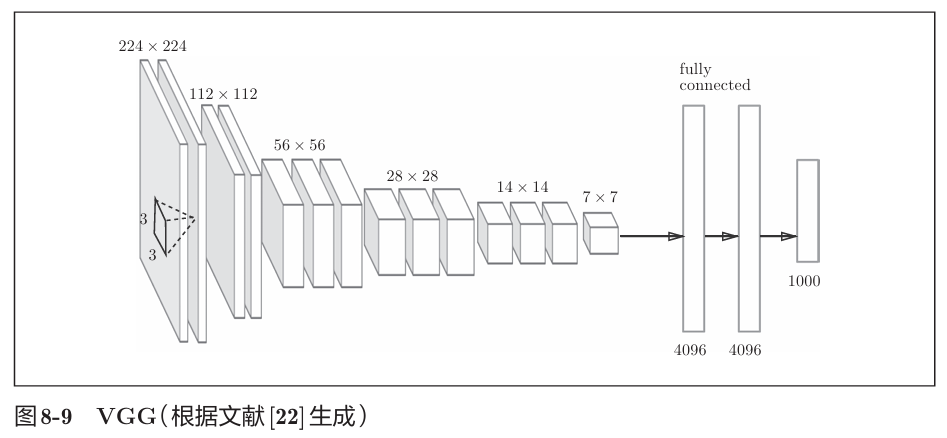

VGG 是由卷积层和池化层构成的基础的 CNN。不过，如图8-9所示，它的特点在于将有权重的层（卷积层或者全连接层）叠加至16层（或者19层），具备了深度（根据层的深度，有时也称为“VGG16”或“VGG19”）。VGG 中需要注意的地方是，基于3×3的小型滤波器的卷积层的运算是连续进行的。如图8-9所示，重复进行“卷积层重叠2次到4次，再通过池化层将大小减半”的处理，最后经由全连接层输出结果。

GoogLeNet

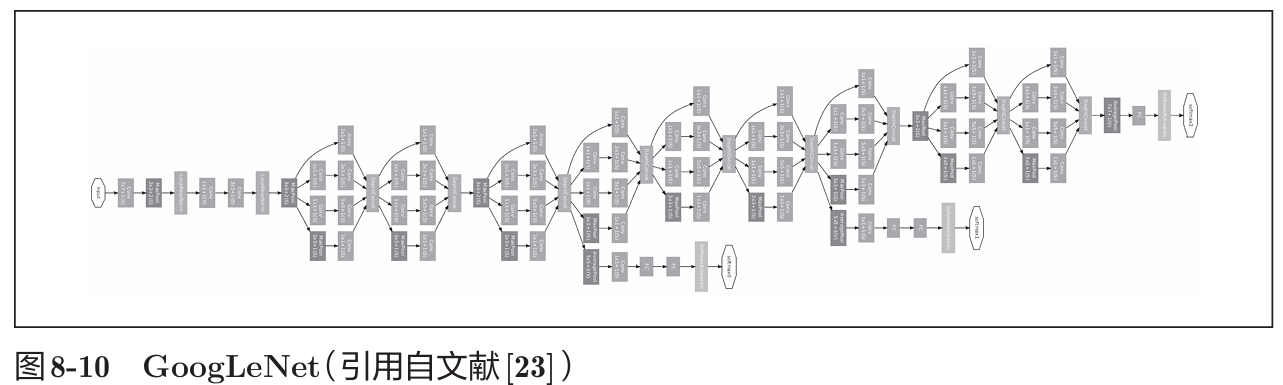

GoogLeNet 的网络结构如图8-10所示。图中的矩形表示卷积层、池化层等。

GoogLeNet 的特征是，网络不仅在纵向上有深度，在横向上也有深度（广度）。

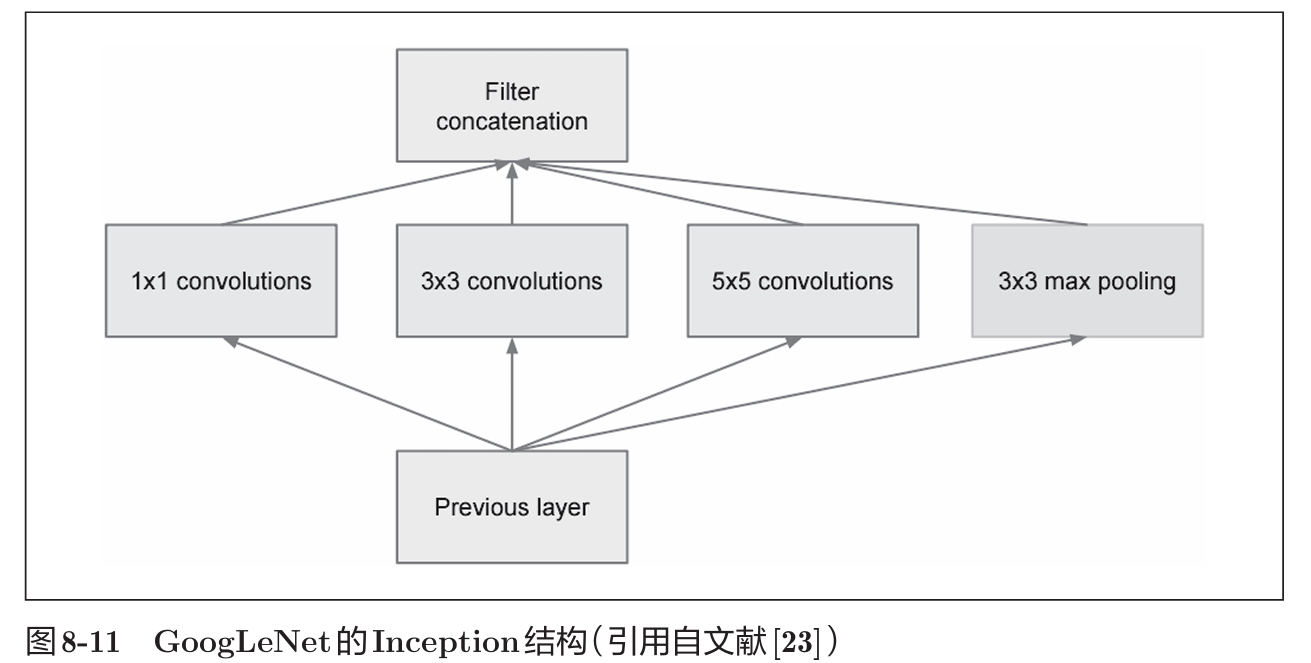

GoogLeNet 在横向上有“宽度”，这称为“Inception 结构”，以图8-11所示的结构为基础。如下图所示，就是通过多种不同大小的卷积核提取到的信息整合到一起。

Concatenation n. 一连串有关联的事件、想法或事物

ResNet

我们已经知道加深层对于提升性能很重要。但是，在深度学习中，过度加深层的话，很多情况下学习将不能顺利进行，导致最终性能不佳。ResNet 中，为了解决这类问题，导入了“快捷结构”（也称为“捷径”或“小路”）。导入这个快捷结构后，就可以随着层的加深而不断提高性能了（当然，层的加深也是有限度的）。

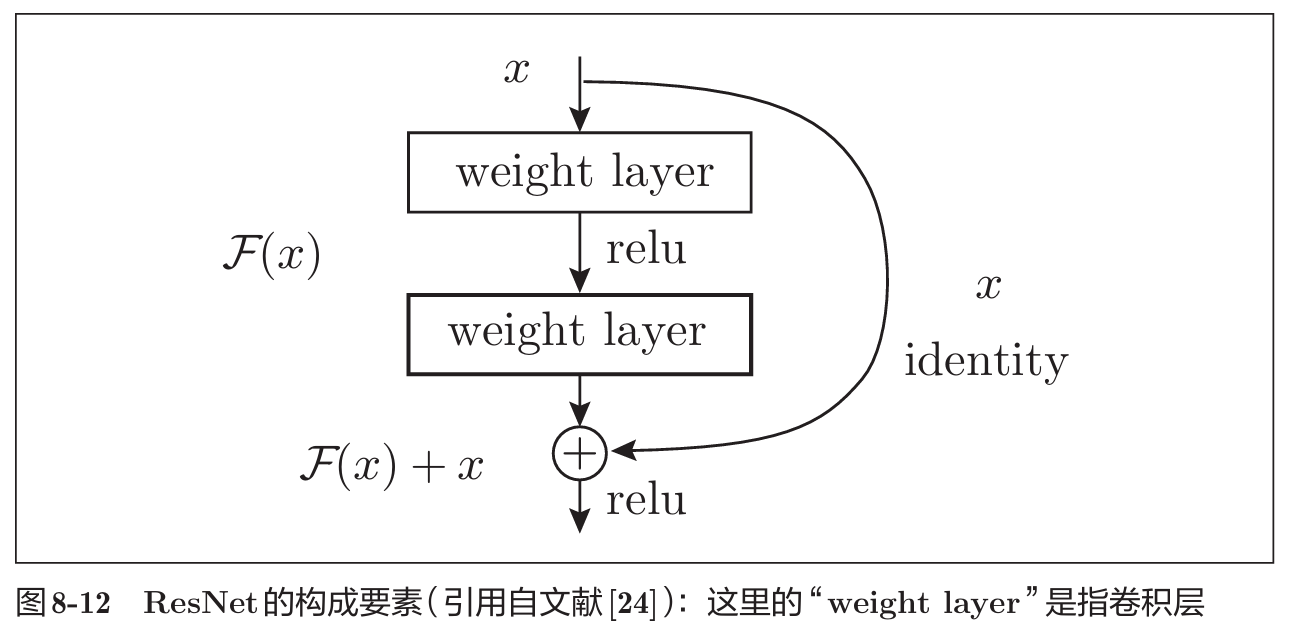

如图8-12所示，快捷结构横跨（跳过）了输入数据的卷积层，将输入 x 合计到输出。以下是快捷结构的具体步骤。

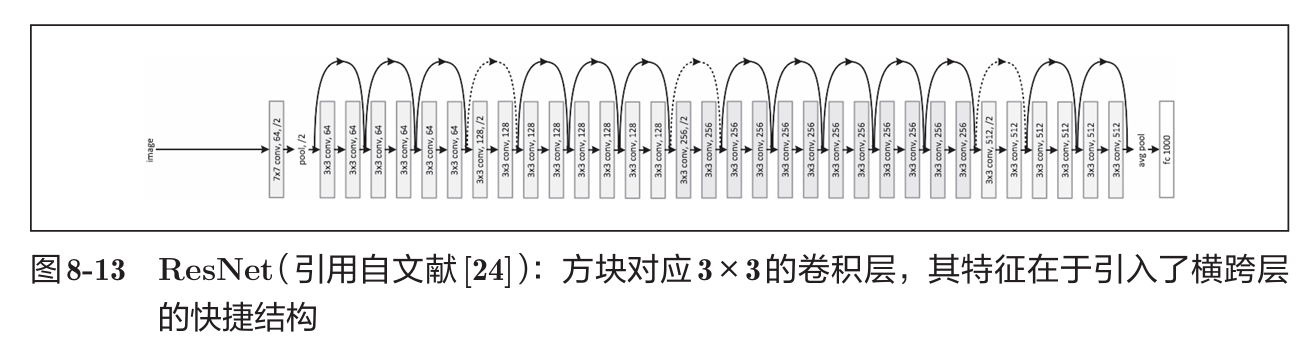

ResNet 以前面介绍过的 VGG 网络为基础，引入快捷结构以加深层，其结果如图8-13所示。

如图8-13所示，ResNet 通过以2个卷积层为间隔跳跃式地连接来加深层。另外，根据实验的结果，即便加深到150层以上，识别精度也会持续提高。并且，在 ILSVRC 大赛中，ResNet 的错误识别率为3.5%（前5类中包含正确解这一精度下的错误识别率），令人称奇。

迁移学习

实践中经常会灵活应用使用 ImageNet 这个巨大的数据集学习到的权重数据，这称为迁移学习，将学习完的权重（的一部分）复制到其他神经网络，进行再学习（fine tuning）。比如，准备一个和 VGG 相同结构的网络，把学习完的权重作为初始值，以新数据集为对象，进行再学习。迁移学习在手头数据集较少时非常有效。

关于分布式学习

假设我们有一个深度学习模型，需要在大量数据上进行训练。我们可以使用以下步骤进行分布式学习：

1. 数据划分：将数据集划分为4个子集，每个子集分配给一个 GPU。

2. 并行训练：每个 GPU 独立地在其分配的数据子集上进行训练。

3. 参数更新：每个 GPU 完成一轮训练后，将更新后的参数发送到中心节点。

4. 参数同步：中心节点收集所有 GPU 的参数更新，并计算新的全局参数。

5. 参数分发：中心节点将新的全局参数分发给各个 GPU，开始下一轮训练。

如何使用分布式学习——用框架

• TensorFlow：支持多 GPU 和多机器的分布式学习。

• CNTK：微软的深度学习框架，也支持分布式学习。

图像分割

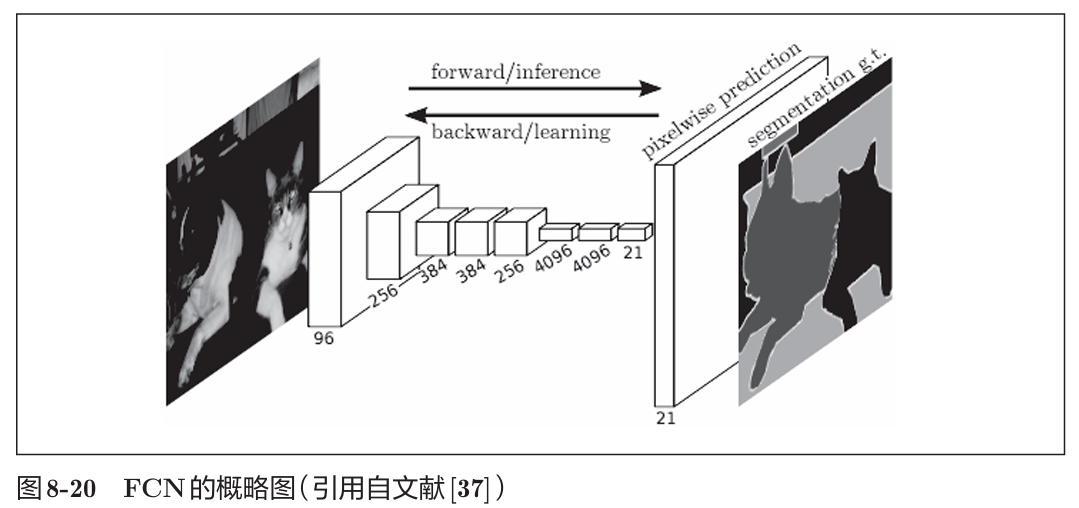

有人提出了一个名为 FCN（Fully Convolutional Network）[37]（Jonathan Long, Evan Shelhamer, and Trevor Darrell（2015）: Fully Convolutional Networks for Semantic Segmentation. In The IEEE Conference on Computer Vision and Pattern Recognition (CVPR)）的方法。该方法通过一次 forward 处理，对所有像素进行分类（图8-20）。

FCN 的字面意思是“全部由卷积层构成的网络”。相对于一般的 CNN 包含全连接层，FCN 将全连接层替换成发挥相同作用的卷积层。在物体识别中使用的网络的全连接层中，中间数据的空间容量被作为排成一列的节点进行处理，而只由卷积层构成的网络中，空间容量可以保持原样直到最后的输出。

如图8-20所示，FCN 的特征在于最后导入了扩大空间大小的处理。基于这个处理，变小了的中间数据可以一下子扩大到和输入图像一样的大小。FCN 最后进行的扩大处理是基于双线性插值法的扩大（双线性插值扩大）。FCN 中，这个双线性插值扩大是通过去卷积（逆卷积运算）来实现的（细节请参考 FCN 的论文[37]）。

图像标题的生成

有一项融合了计算机视觉和自然语言的有趣的研究，该研究如图8-21所示，给出一个图像后，会自动生成介绍这个图像的文字（图像的标题）。

一个基于深度学习生成图像标题的代表性方法是被称为 NIC（Neural Image Caption）的模型。

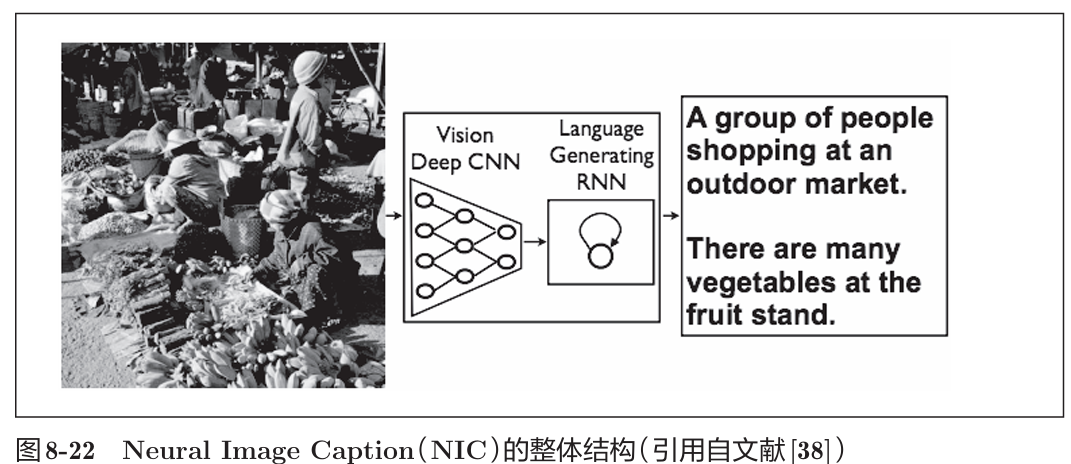

如图8-22所示，NIC 由深层的 CNN 和处理自然语言的 RNN（Recurrent Neural Network）构成。RNN 是呈递归式连接的网络，经常被用于自然语言、时间序列数据等连续性的数据上。NIC 基于 CNN 从图像中提取特征，并将这个特征传给 RNN。RNN 以 CNN 提取出的特征为初始值，递归地生成文本。这里，我们不深入讨论技术上的细节，不过基本上 NIC 是组合了两个神经网络（CNN 和 RNN）的简单结构。基于 NIC，可以生成惊人的高精度的图像标题。我们将组合图像和自然语言等多种信息进行的处理称为多模态处理。多模态处理是近年来备受关注的一个领域。

RNN 的 R 表示 Recurrent（递归的）。这个递归指的是神经网络的递归的网络结构。根据这个递归结构，神经网络会受到之前生成的信息的影响（换句话说，会记忆过去的信息），这是 RNN 的特征。比如，生成“我”这个词之后，下一个要生成的词受到“我”这个词的影响，生成了“要”；然后，再受到前面生成的“我要”的影响，生成了“睡觉”这个词。对于自然语言、时间序列数据等连续性的数据，RNN 以记忆过去的信息的方式运行。

深度学习的未来

1. 图像风格变换

输入一张具有某种风格的图片，例如梵高的画，让网络学习其“风格矩阵”，然后给出另外一张图片，就能输出一张具有梵高风格的图片。

（[39] Leon A. Gatys, Alexander S. Ecker, and Matthias Bethge（2015）: A Neural Algorithm of Artistic Style. arXiv:1508.06576 [cs, q-bio] (August 2015).）

2. 图像的生成

先使用大量的图像进行学习，但在“画”新图像时不需要任何图像。比如，基于深度学习，可以实现从零生成“卧室”的图像。图8-24中展示的图像是基于 DCGAN 方法生成的卧室图像的例子。DCGAN 中使用了深度学习，其技术要点是使用了 Generator（生成者）和 Discriminator（识别者）这两个神经网络。Generator 生成近似真品的图像，Discriminator 判别它是不是真图像（是 Generator 生成的图像还是实际拍摄的图像）。像这样，通过让两者以竞争的方式学习，Generator 会学习到更加精妙的图像作假技术，Discriminator 则会成长为能以更高精度辨别真假的鉴定师。两者互相切磋、共同成长，这是 GAN（Generative Adversarial Network）这个技术的有趣之处。在这样的切磋中成长起来的 Generator 最终会掌握画出足以以假乱真的图像的能力（或者说有这样的可能）。

（[41] Alec Radford, Luke Metz, and Soumith Chintala（2015）: Unsupervised Representation Learning with Deep Convolutional Generative Adversarial Networks. arXiv:1511.06434 [cs] (November 2015).）

3. 自动驾驶

基于 CNN 的神经网络 SegNet[42]，可以像图8-25那样高精度地识别行驶环境。图8-25中对输入图像进行了分割（像素水平的判别）。观察结果可知，在某种程度上正确地识别了道路、建筑物、人行道、树木、车辆等。今后若能基于深度学习使这种技术进一步实现高精度化、高速化的话，自动驾驶的实用化可能也就没那么遥远了。

[42] Vijay Badrinarayanan, Kendall, and Roberto Cipolla（2015）: SegNet: A Deep Convolutional Encoder-Decoder Architecture for Image Segmentation. arXiv preprint arXiv:1511.00561 (2015).

4. Deep Q-Network（强化学习）

就像人类通过摸索试验来学习一样（比如骑自行车），让计算机也在摸索试验的过程中自主学习，这称为强化学习（reinforcement learning）。强化学习和有“教师”在身边教的“监督学习”有所不同。

在使用了深度学习的强化学习方法中，有一个叫作 Deep Q-Network（通称 DQN）[44]的方法。该方法基于被称为 Q 学习的强化学习算法。

这里省略 Q 学习的细节，不过在 Q 学习中，为了确定最合适的行动，需要确定一个被称为最优行动价值函数的函数。为了近似这个函数，DQN 使用了深度学习（CNN）。

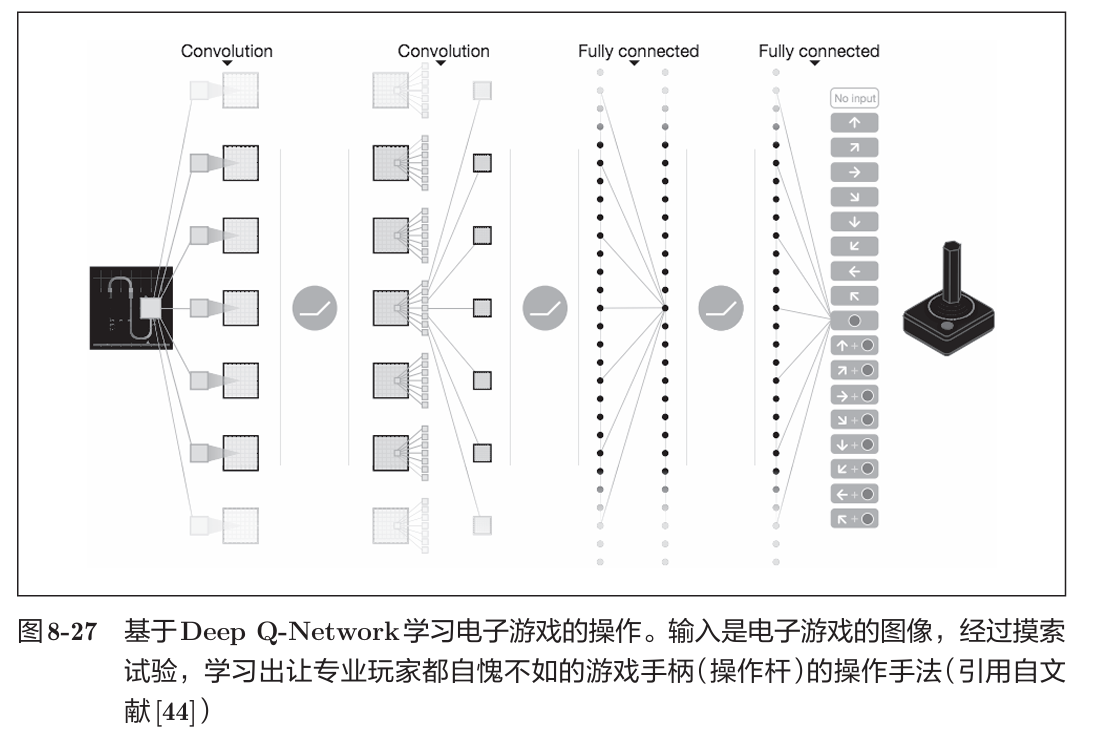

在 DQN 的研究中，有让电子游戏自动学习，并实现了超过人类水平的操作的例子。如图8-27所示，DQN 中使用的 CNN 把游戏图像的帧（连续4帧）作为输入，最终输出游戏手柄的各个动作（控制杆的移动量、按钮操作的有无等）的“价值”。之前在学习电子游戏时，一般是把游戏的状态（人物的地点等）事先提取出来，作为数据给模型。但是，在 DQN 中，如图8-27所示，输入数据只有电子游戏的图像。这是 DQN 值得大书特书的地方，可以说大幅提高了 DQN 的实用性。为什么呢？因为这样就无需根据每个游戏改变设置，只要给 DQN 游戏图像就可以了。实际上，DQN 可以用相同的结构学习《吃豆人》、Atari 等很多游戏，甚至在很多游戏中取得了超过人类的成绩。

本章所学的内容

• 对于大多数的问题，都可以期待通过加深网络来提高性能。
• 在最近的图像识别大赛 ILSVRC 中，基于深度学习的方法独占鳌头，使用的网络也在深化。
• VGG、GoogLeNet、ResNet 等是几个著名的网络。
• 基于 GPU、分布式学习、位数精度的缩减，可以实现深度学习的高速化。
• 深度学习（神经网络）不仅可以用于物体识别，还可以用于物体检测、图像分割。
• 深度学习的应用包括图像标题的生成、图像的生成、强化学习等。最近，深度学习在自动驾驶上的应用也备受期待。
