视觉特征融合的五种经典玩法：FPN、PANet、BiFPN、ASPP 与 Non-local

在目标检测、实例分割和语义分割里，模型经常需要同时处理大物体和小物体。远处的车只有几个像素，近处的卡车却占据大半张图；同一张图里还可能同时出现细小裂纹和大块结构。

卷积网络逐层下采样时，深层特征的语义越来越强，但空间分辨率越来越低；浅层特征保留了边缘和位置，却不太知道“这是什么”。视觉特征融合要解决的，就是怎样把这些不同层级、不同感受野或不同位置之间的信息合起来。

FPN、PANet、BiFPN、ASPP 和 Non-local 经常被放在同一篇入门文章里，但它们并不解决完全相同的问题：前三者主要做跨层特征金字塔，ASPP 在同一层并行获取多尺度上下文，Non-local 则让远距离位置直接建立数据依赖。

一、FPN：把深层语义传回高分辨率特征

FPN 的全称是 Feature Pyramid Network，即特征金字塔网络。Tsung-Yi Lin、Piotr Dollár、Ross Girshick、何恺明等人在 Feature Pyramid Networks for Object Detection 中提出该结构，论文发表于 CVPR 2017。

为什么需要 FPN

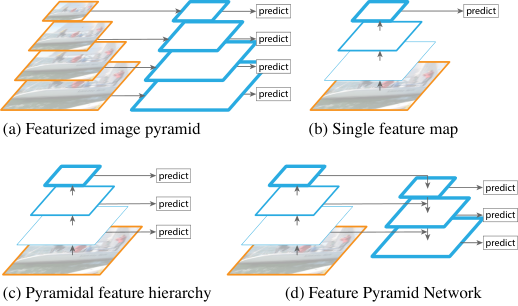

传统检测器可以在输入图像上建立图像金字塔，但同一张图要重复跑多次骨干网络，计算量很大；也可以只用卷积网络最顶层的特征，但高层特征分辨率低，小目标的定位细节容易消失。

FPN 观察到，普通卷积网络本身就已经产生了一个分辨率逐步降低、语义逐步增强的层级结构。与其重新处理多张缩放后的图像，不如把这些已有特征组织成一个“特征金字塔”。

具体怎么做

以 ResNet 为例，把各阶段输出记为 C2、C3、C4、C5。随着层数增加，空间分辨率通常每次减半，而通道和语义抽象程度增加。FPN 从最高层 C5 开始：

1. 用 1×1 卷积把 C5 的通道数调整到统一宽度，得到顶部的 P5。
2. 将 P5 上采样两倍，与经过 1×1 卷积的 C4 逐元素相加，得到 P4。
3. 按相同方式继续处理 C3、C2，得到 P3、P2。
4. 常见实现还会在每个融合结果后接 3×3 卷积，减轻上采样带来的混叠并生成检测头使用的特征。

核心公式可以写成：

P_l = Conv3×3(Conv1×1(C_l) + Upsample(P_{l+1}))

这里的“加法”不是把图像像素直接相加，而是要求空间尺寸和通道数已经对齐。不同检测器使用的层数也可能不同：P2–P5 是常见示意，某些 RPN、RetinaNet 或其他检测头还会从 P5 继续生成 P6、P7。

深层特征提供“它可能是一个人或一辆车”的语义，浅层特征提供更精确的边界与位置。FPN 让检测头可以在不同尺度上使用同时具备这两类信息的特征图。

FPN 的边界

FPN 的主路径是自顶向下的，低层定位信息仍然要依靠横向连接进入融合结果。它解决了“不同尺度都需要语义”的问题，但没有显式地为低层特征再建立一条直接通往高层的路径；这正是 PANet 继续改进的地方。

FPN 也不是只服务 Faster R-CNN。它可以作为检测或实例分割骨干与头部之间的 feature neck，但具体的层分配、采样方式和预测头，仍由下游框架决定。

二、PANet：再加一条自底向上的捷径

PANet 的全称是 Path Aggregation Network，即路径聚合网络。Shu Liu、Lu Qi、Haifang Qin、Jianping Shi 和 Jiaya Jia 在 Path Aggregation Network for Instance Segmentation 中提出该方法，论文发表于 CVPR 2018。

从 FPN 到双向路径

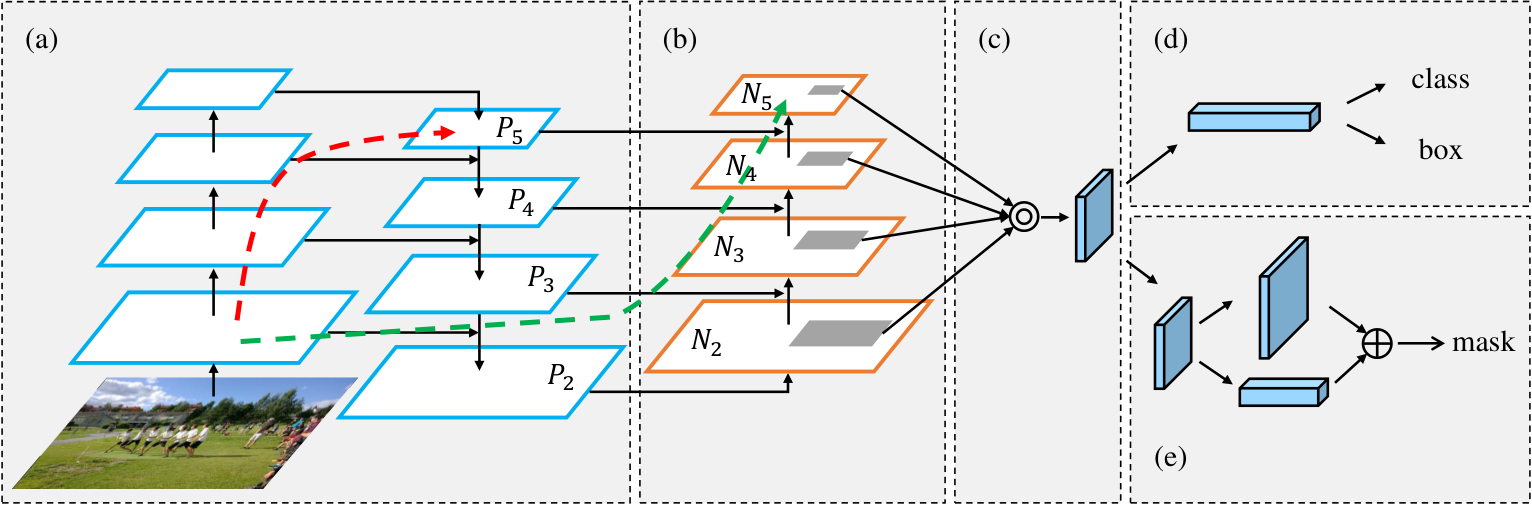

FPN 已经把高层语义送到低层，但底层的边缘、轮廓和精确定位信号要沿卷积主干传播到高层，路径可能很长。PANet 在 FPN 的基础上，从 P2 开始再构造一条自底向上的增强路径：

N2 = P2
N3 = Conv3×3(stride=2)(N2) + P3
N4 = Conv3×3(stride=2)(N3) + P4
N5 = Conv3×3(stride=2)(N4) + P5

每次下采样后与对应的 FPN 特征融合，再用卷积得到下一层。这样，低层的定位信号可以通过更短的路径到达高层，形成比单向 FPN 更充分的双向信息流。

自适应特征池化

在传统 FPN 中，一个候选框通常按大小被分配到某个特征层。PANet 认为，这种硬分配可能过于武断：小候选框也许需要高层上下文，大候选框也可能需要低层的细节。

因此，PANet 对每个候选区域从多个特征层进行 RoIAlign，再用逐元素 max 或 sum 等方式融合，交给后续的分类、框回归或掩码分支。它不是把所有层的整张特征图简单拼接，而是围绕每个 proposal 取出对应区域。

PANet 原论文还加入了用于掩码预测的全连接融合分支。也就是说，今天常说的“PANet”有时只指检测器里的路径聚合 neck，有时指原论文完整的实例分割框架，阅读实现时要看上下文。

原论文报告 PANet 在 COCO 2017 实例分割挑战中取得第一名，并在 MVD、Cityscapes 等数据集上取得当时的领先结果。这是论文当时的竞赛背景，不应直接理解成 PANet 在今天所有检测器中都必然优于其他 neck。

三、BiFPN：让每条融合边学会分配权重

BiFPN 的全称是 Bidirectional Feature Pyramid Network，即双向特征金字塔网络。Mingxing Tan、Ruoming Pang 和 Quoc V. Le 在 EfficientDet: Scalable and Efficient Object Detection 中提出该结构，论文发表于 CVPR 2020。

PANet 已经有自顶向下和自底向上的路径，但不同输入在融合时通常还是简单相加。高分辨率特征、低分辨率特征和跨层特征的贡献并不一定相同，BiFPN 因此同时改了连接拓扑与融合方式。

加权融合怎么计算

对于同一融合节点的输入 I₁、I₂、…，BiFPN 不再固定使用等权相加，而是学习非负权重 wᵢ，并做归一化：

O = Σᵢ [ wᵢ / (ε + Σⱼ wⱼ) ] · Iᵢ

工程实现里常见做法是先对 wᵢ 使用 ReLU，避免负权重，再用一个很小的 ε 保证数值稳定。这样网络可以根据训练目标决定某个节点更依赖哪一级特征。

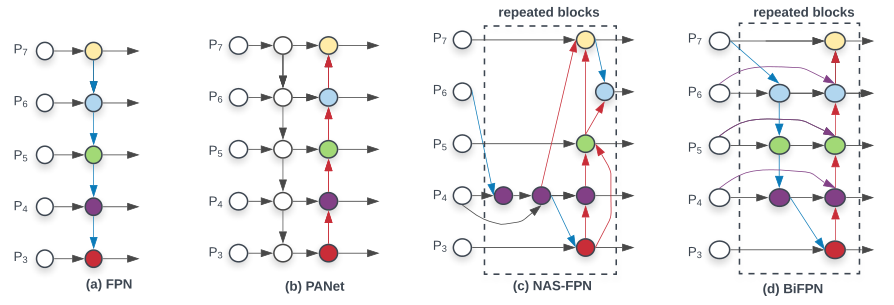

BiFPN 还做了三件事：删除只有一个输入、没有融合意义的节点；为同层输入和输出增加额外连接；在 EfficientDet 中重复堆叠 BiFPN，并通过 compound scaling 同时调整骨干、特征网络、预测头和输入分辨率。

不要把论文数字脱离配置

EfficientDet 是一个完整检测器，BiFPN 只是其中的 feature network。原论文在 COCO 单模型、单尺度设置下报告了不同 D0–D7 配置的精度、参数量和 FLOPs；这些数字与 EfficientNet 骨干、输入分辨率、BiFPN 重复次数和预测头共同相关。

因此，“52M 参数、51.0 AP”只能作为原论文特定 EfficientDet 配置的结果，不能写成 BiFPN 单模块的通用性能，也不能据此推断所有 YOLO neck 都会获得相同的速度或精度收益。

四、ASPP：在同一层用不同感受野看上下文

ASPP 的全称是 Atrous Spatial Pyramid Pooling，即空洞空间金字塔池化。它与 FPN、PANet、BiFPN 的核心差异是：ASPP 通常不负责在不同 backbone 层之间传递特征，而是在同一张特征图上用不同膨胀率获取多尺度上下文。

ASPP 出现在 DeepLab 系列中；DeepLabv3 的 Rethinking Atrous Convolution for Semantic Image Segmentation 系统讨论了多分支空洞卷积和图像级特征。把它简单说成“2018 年才提出”并不准确：应区分早期 DeepLab 中的 ASPP 与 DeepLabv3 对该模块的扩展。

空洞卷积的作用

普通 3×3 卷积只看紧邻位置。膨胀率为 r 的 3×3 空洞卷积在核元素之间插入间隔，让感受野扩大，同时不必像普通池化那样继续降低特征图分辨率。

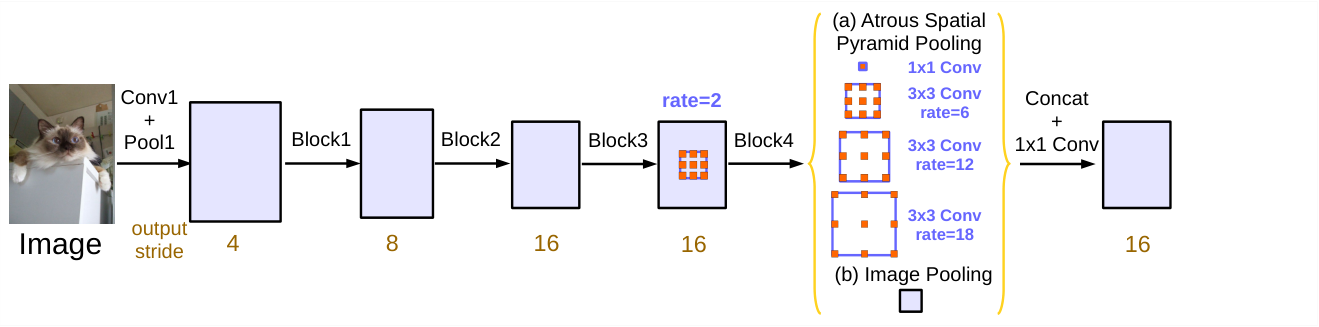

ASPP 常见结构包含：

• 一个 1×1 卷积分支；
• 多个不同膨胀率的 3×3 空洞卷积分支；
• DeepLabv3 中的 image pooling 分支，用全局平均池化提取图像级上下文，再上采样回特征图大小；
• 将各分支拼接，再用 1×1 卷积混合。

DeepLabv3 在 output stride 为 16 时常用 rate=6、12、18；换成 output stride=8 时，常见设置会相应放大为 12、24、36。膨胀率不是脱离特征图分辨率固定不变的“魔法数字”。

ASPP 的优势是以并行分支覆盖多个上下文范围，适合语义分割中“这个像素属于哪一类”的判断；它的代价是多分支计算，以及在高膨胀率下可能出现采样稀疏、局部细节不足的问题。

五、Non-local：让任意位置直接互相参考

Non-local Neural Networks，即非局部神经网络，由 Xiaolong Wang、Ross Girshick、Abhinav Gupta 和何恺明提出，论文发表于 CVPR 2018。原论文

卷积在一个局部窗口内计算；即使堆叠很多层，远距离位置之间也要经过逐层传递才能建立关系。Non-local 操作则直接让位置 i 汇总所有位置 j 的特征：

yᵢ = 1 / C(x) · Σⱼ f(xᵢ, xⱼ) · g(xⱼ)
zᵢ = W_z(yᵢ) + xᵢ

其中 f 衡量位置 i 与 j 的关系，g 变换被聚合的特征，C(x) 负责归一化，最后通过残差连接回到原始特征。常见实现会用 θ、φ、g 三个 1×1 卷积分支近似这些映射，并用 softmax 归一化相似度。

它和自注意力是什么关系

Non-local 的“对所有位置计算关系并加权求和”与自注意力在形式上高度相似，都是内容相关的全局聚合；但不能简单把二者说成完全相同的模块。Non-local 论文提供了多种关系函数，常见视频实现还会对被聚合的空间或时间维度做下采样；Transformer 则通常围绕 Q、K、V、位置表示和多层注意力 block 组织。

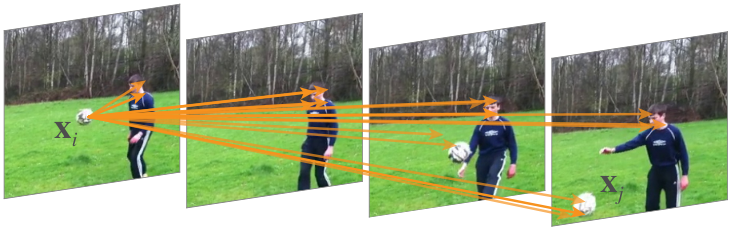

Non-local 最直观的应用是视频：同一个人在不同帧中位置发生变化，某一帧的特征可以直接参考其他帧的相似位置。它也可以插入静态图像的检测、分割和姿态估计网络。

全局连接的代价

如果特征图上有 N 个位置，朴素的两两关系矩阵通常带来 O(N²) 的空间或计算开销；视频中 N 还可能包含 T×H×W。因而 Non-local 不适合不加约束地放在高分辨率特征上。窗口注意力、稀疏注意力、低秩近似或先下采样，都是降低成本的工程方向。

它的价值也不是“全局越多越好”。如果任务只需要局部纹理，ASPP 或普通卷积可能已经足够；只有当远距离依赖确实有用时，全局交互才值得付出代价。

六、把五种方法放在同一张地图上

可以用三个问题快速区分它们：

1. 是在不同层之间融合，还是在同一层扩大视野？ FPN、PANet、BiFPN 处理特征层之间的尺度关系；ASPP 在同一层并行构造不同感受野。
2. 融合权重是固定的，还是由数据学习？ FPN 的基础融合是对齐后相加；BiFPN 进一步学习输入边的权重；Non-local 的权重则随位置内容动态变化。
3. 是否允许任意位置直接交互？ 金字塔和空洞卷积仍然主要沿局部结构传播；Non-local 显式建立全局两两关系，代价也更高。

这五种模块也不是互斥的。一个系统可以用 FPN 提供多层特征，在最高层加入 ASPP；也可以在某个分支中加入 Non-local。比较模块时，应固定 backbone、输入分辨率、训练策略和预测头，只改变融合部分，否则很难判断收益来自哪里。

七、实操时别只看 mAP 或 mIoU

特征融合模块经常同时影响精度、显存和延迟。建议至少记录：

• 小、中、大目标分别的 AP，或分割边界与区域指标；
• 输入分辨率、特征层 stride、batch size、精度格式和硬件；
• 参数量、FLOPs、峰值显存，以及真实端到端延迟；
• 训练和推理时是否启用了多尺度增强、测试时翻转或额外后处理。

一个常见误区是把 FLOPs 降低直接等同于速度提升。BiFPN 的加权融合、ASPP 的多分支、Non-local 的相似度矩阵，都可能受内存访问、算子融合和硬件 kernel 支持影响。部署时要用目标设备实测，而不是只看论文表格。

最后可以这样记：FPN 把高层语义送回低层，PANet 再把低层定位送回高层，BiFPN 让路径权重可学习，ASPP 在同一层用多种感受野看上下文，Non-local 让远处位置直接互相参考。它们共同说明了一件事：特征融合不是简单地“堆更多特征”，而是要决定信息从哪里来、沿哪条路径传播，以及每条信息在当前任务里应该占多大比重。
